通过罐壁进行窄声场液位检测

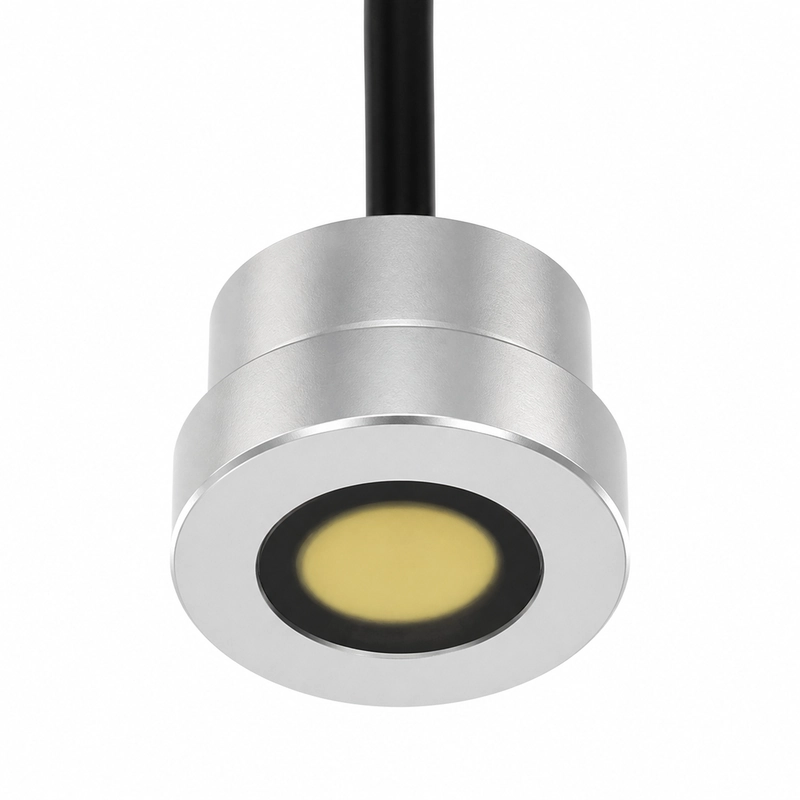

BBDM-2MR2M 是一款安装在罐体外部的超声波液位检测换能器，传感元件无需与储存液体直接接触。其中心频率为 2 MHz，参考量程为 0.03-2 m，可用于油箱油位检测、密闭储罐液位、车辆与机械油箱以及腐蚀性液体隔壁检测。
该型号在 -3 dB 条件下的半功率角为 2.4° +/-10%。窄声场对安装对准和声学耦合提出更高要求，较小的角度或接触偏差都可能使声程偏离目标液面。
主要技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-2MR2M |
| 中心频率 | 2 MHz +/-5% |
| 建议量程 | 0.03-2 m |
| 最小阻抗 | 10 ohm +/-20% |
| 电容量 | 2,300 pF +/-20%（1 kHz） |
| 工作电压 | 峰值电压低于 150 Vpp |
| 工作温度 | -40 至 +80 摄氏度 |
| 压力 | 不高于 10 kgf 或 1 MPa |
| 波束特性 | -3 dB 半功率角：2.4° +/-10% |
| 外壳材质 | 2A12 铝合金与 PI |
| 安装方式 | 以产品结构尺寸图为准 |
| 防护等级 | IP68 |
| 重量 | 240 g +/-5% |
| 线缆配置 | 5 m + 1 m |
可选材质与温度配置
| 频率 | 外壳材质 | 工作温度 |
|---|---|---|
| 2 MHz +/-5% | 2A12 铝合金与 PI | -40 至 +80 摄氏度 |
| 2,000 kHz +/-5% | 尼龙 | -20 至 +80 摄氏度 |
这两项应作为不同订货配置理解，外壳选择必须与对应温度范围一起确认，不能把较宽温度范围直接套用到尼龙配置。
耦合与电路
需要结合实际液体和液位声程确认罐壁材质、厚度、曲率、涂层及耦合方式。10 ohm 最小阻抗与高阻抗罐体换能器的电气负载明显不同，驱动电路还必须保持在 150 Vpp 以下；`5 m + 1 m` 线缆配置的具体定义与端接方式需由项目确认。
