Schmalfeld-Füllstandserfassung durch die Tankwand

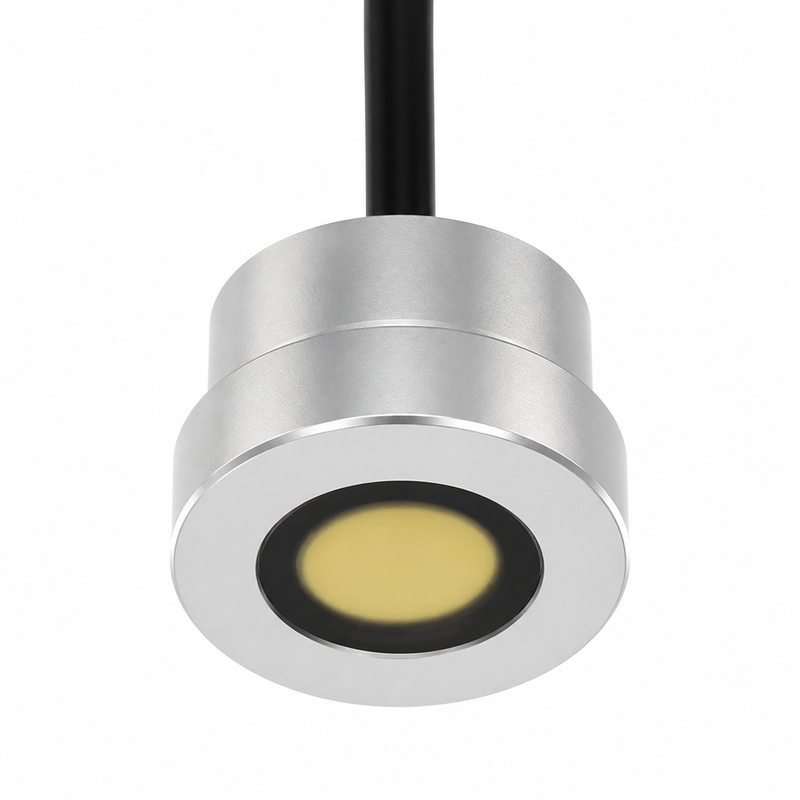

Der BBDM-2MR2M ist ein außen montierter Ultraschallwandler zur Füllstandserfassung ohne direkten Kontakt zwischen Sensorelement und gelagerter Flüssigkeit. Mit einer Mittenfrequenz von 2 MHz und einem Referenzbereich von 0,03 bis 2 m kommt er für Kraftstoff- und Öltanks, geschlossene Behälter, Fahrzeug- und Maschinentanks sowie korrosive Flüssigkeiten durch die Wand infrage.
Der spezifizierte Halbwertswinkel bei -3 dB beträgt 2,4 Grad +/-10%. Dieses schmale Feld macht Ausrichtung und akustische Kopplung besonders wichtig, da bereits ein kleiner Winkel- oder Kontaktfehler den Schallweg von der gewünschten Flüssigkeitsgrenze wegführen kann.
Technische Hauptdaten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-2MR2M |
| Mittenfrequenz | 2 MHz +/-5% |
| Empfohlener Messbereich | 0,03-2 m |
| Minimale Impedanz | 10 Ohm +/-20% |
| Kapazität | 2.300 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 150 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 10 kgf oder 1 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 2,4 Grad +/-10% |
| Gehäusewerkstoff | Aluminiumlegierung 2A12 und PI |
| Montage | Siehe Produktmaßzeichnung |
| Schutzart | IP68 |
| Gewicht | 240 g +/-5% |
| Kabelkonfiguration | 5 m + 1 m |
Werkstoff- und Temperaturvarianten
| Frequenz | Gehäusewerkstoff | Betriebstemperatur |
|---|---|---|
| 2 MHz +/-5% | Aluminiumlegierung 2A12 und PI | -40 bis +80 Grad C |
| 2.000 kHz +/-5% | Nylon | -20 bis +80 Grad C |
Diese Zeilen sind als getrennte Bestelloptionen zu behandeln. Werkstoff und Temperaturbereich müssen gemeinsam bestätigt werden; der größere Bereich darf nicht auf die Nylonoption übertragen werden.
Kopplung und Elektronik
Wandwerkstoff, Dicke, Krümmung, Beschichtungen und Kopplung müssen mit der realen Flüssigkeit und dem tatsächlichen Schallweg geprüft werden. Die Mindestimpedanz von 10 Ohm stellt eine deutlich andere Last als bei hochohmigeren Tankwandlern dar, zudem muss die Schaltung unter 150 Vpp bleiben. Definition und Abschluss der Kabelanordnung 5 m + 1 m sind projektspezifisch zu bestätigen.
