Détection de niveau à faisceau étroit à travers la paroi

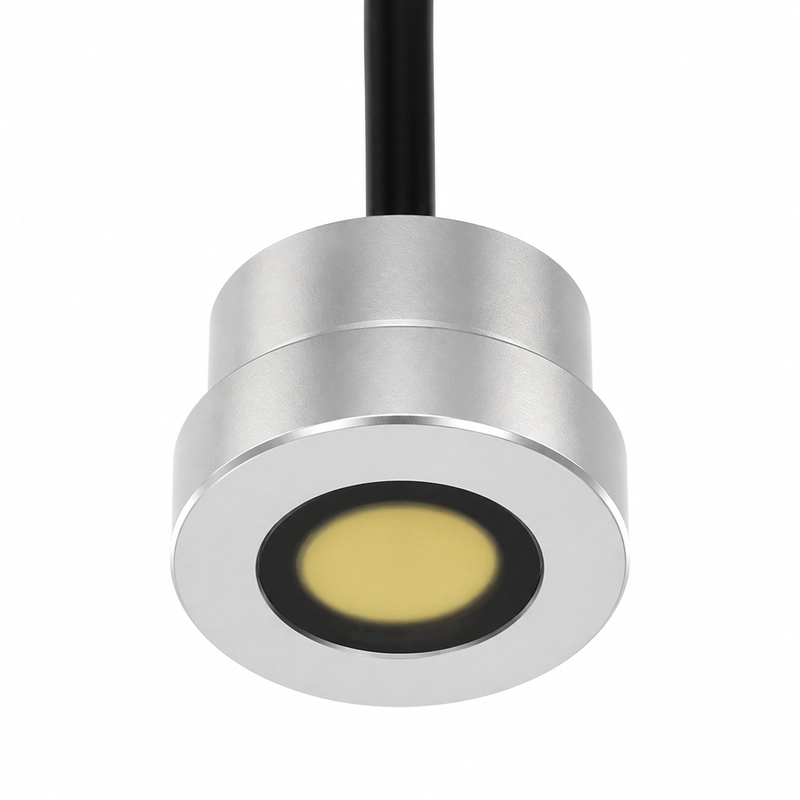

Le BBDM-2MR2M est un transducteur ultrasonique monté à l’extérieur pour détecter le niveau sans contact direct entre l’élément sensible et le liquide stocké. Sa fréquence centrale de 2 MHz et sa portée indicative de 0,03 à 2 m permettent de l’étudier pour les réservoirs de carburant ou d’huile, les cuves fermées, les réservoirs de véhicules et de machines et les liquides corrosifs à travers une paroi.
L’angle à mi-puissance spécifié à -3 dB est de 2,4 degrés +/-10%. Ce champ étroit rend l’alignement et le couplage acoustique particulièrement importants, car un faible défaut d’angle ou de contact peut écarter le trajet de l’interface liquide recherchée.
Caractéristiques techniques principales
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-2MR2M |
| Fréquence centrale | 2 MHz +/-5% |
| Portée recommandée | 0,03-2 m |
| Impédance minimale | 10 ohm +/-20% |
| Capacité | 2 300 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 150 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | Jusqu’à 10 kgf ou 1 MPa |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 2,4 degrés +/-10% |
| Matériau du boîtier | Alliage d’aluminium 2A12 et PI |
| Montage | Se reporter au plan coté du produit |
| Indice de protection | IP68 |
| Masse | 240 g +/-5% |
| Configuration du câble | 5 m + 1 m |
Configurations de matériau et de température
| Fréquence | Matériau du boîtier | Température de fonctionnement |
|---|---|---|
| 2 MHz +/-5% | Alliage d’aluminium 2A12 et PI | -40 à +80 degrés C |
| 2 000 kHz +/-5% | Nylon | -20 à +80 degrés C |
Ces lignes correspondent à des options de commande distinctes. Le matériau et sa plage de température doivent être confirmés ensemble ; la plage la plus large ne doit pas être attribuée à l’option en nylon.
Couplage et électronique
Le matériau, l’épaisseur, la courbure, les revêtements de la paroi et le couplage doivent être vérifiés avec le liquide et le trajet réels. L’impédance minimale de 10 ohm représente une charge très différente de celle des transducteurs de cuve à impédance plus élevée, et le circuit doit rester sous 150 Vpp. La définition et la terminaison du câble 5 m + 1 m nécessitent une confirmation de projet.
