Detección de nivel con haz estrecho a través de la pared

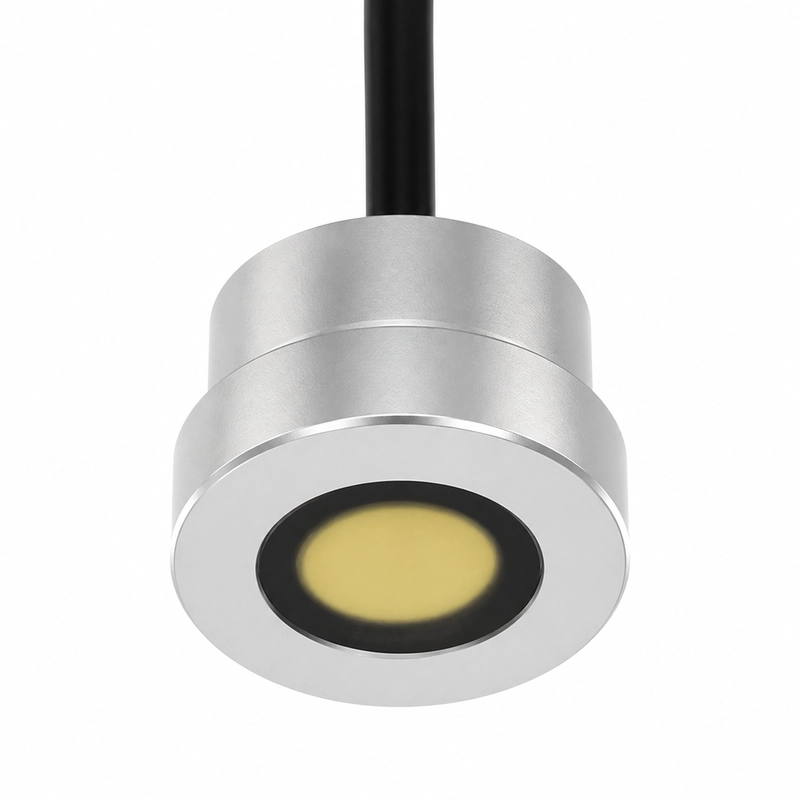

El BBDM-2MR2M es un transductor ultrasónico de montaje externo que detecta el nivel sin contacto directo entre el elemento sensor y el líquido almacenado. Su frecuencia central de 2 MHz y alcance de referencia de 0,03 a 2 m permiten evaluarlo para depósitos de combustible y aceite, recipientes sellados, depósitos de vehículos y maquinaria y líquidos corrosivos a través de la pared.
El ángulo de media potencia especificado a -3 dB es de 2,4 grados +/-10%. Este campo estrecho hace especialmente importantes la alineación y el acoplamiento acústico, ya que un pequeño error angular o de contacto puede desviar el trayecto de la interfaz líquida prevista.
Especificaciones técnicas principales
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-2MR2M |
| Frecuencia central | 2 MHz +/-5% |
| Alcance recomendado | 0,03-2 m |
| Impedancia mínima | 10 ohm +/-20% |
| Capacitancia | 2.300 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 150 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 10 kgf o 1 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 2,4 grados +/-10% |
| Material de la carcasa | Aleación de aluminio 2A12 y PI |
| Montaje | Consultar el plano dimensional del producto |
| Grado de protección | IP68 |
| Peso | 240 g +/-5% |
| Configuración del cable | 5 m + 1 m |
Configuraciones de material y temperatura
| Frecuencia | Material de la carcasa | Temperatura de funcionamiento |
|---|---|---|
| 2 MHz +/-5% | Aleación de aluminio 2A12 y PI | -40 a +80 grados C |
| 2.000 kHz +/-5% | Nailon | -20 a +80 grados C |
Estas filas deben tratarse como opciones de pedido distintas. El material y su rango térmico deben confirmarse juntos, sin atribuir el rango más amplio a la opción de nailon.
Acoplamiento y electrónica
El material, espesor, curvatura, recubrimientos de la pared y el acoplamiento deben comprobarse con el líquido y trayecto reales. La impedancia mínima de 10 ohm representa una carga muy distinta de la de transductores de mayor impedancia, y el circuito debe permanecer por debajo de 150 Vpp. La definición y terminación del cable de 5 m + 1 m requieren confirmación del proyecto.
