20 m 测量与 0.8 m 近端限制

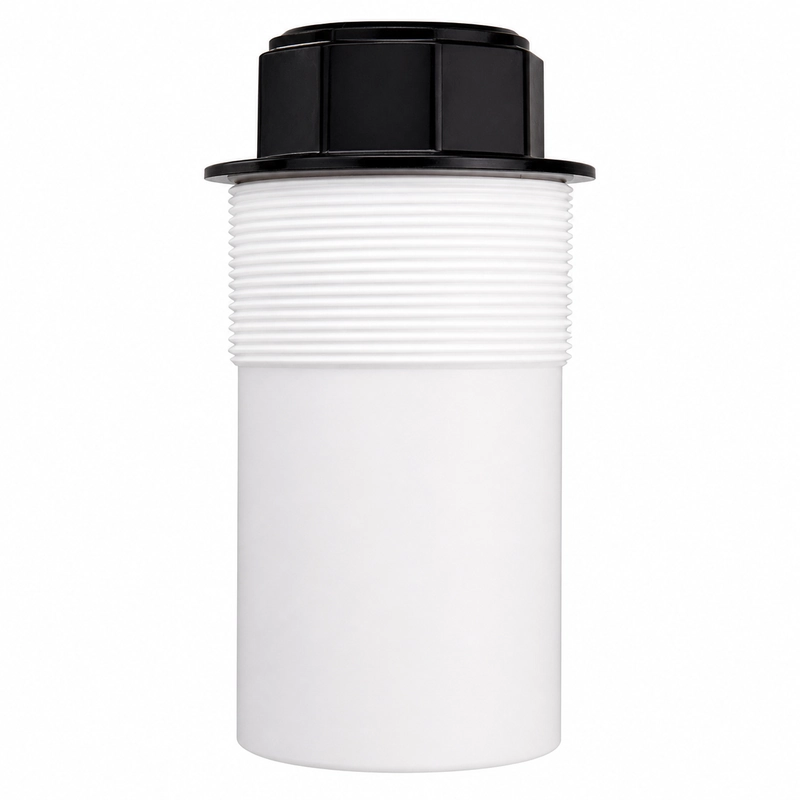

BBDM-25KR20M 是一款中心频率为 25 kHz、参考量程为 0.8-20 m 的空气超声波测距换能器，可用于大型储罐液位监测、工业距离测量、防撞与区域监控以及远距离目标检测。
当最近目标物或最高液位接近换能器时，0.8 m 的量程下限是重要的机械布局条件。该距离应在安装设计中预留，不能假定仅通过软件处理就能消除近端限制。
主要技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-25KR20M |
| 中心频率 | 25 kHz +/-5% |
| 建议量程 | 0.8-20 m |
| 最小阻抗 | 570 ohm +/-20% |
| 电容量 | 5,500 pF +/-20%（1 kHz） |
| 工作电压 | 峰值电压低于 1,500 Vpp |
| 工作温度 | -40 至 +80 摄氏度 |
| 压力 | 不高于 3 kgf 或 0.3 MPa |
| 波束特性 | -3 dB 半功率角：11° +/-10% |
| 外壳材质 | 聚四氟乙烯（PTFE） |
| 防护等级 | IP68 |
| 重量 | 1,285 g +/-5% |
全量程内的声场避让
11° 半功率角相较部分更低频的长距离型号具有更窄的主要声场，但声场仍会随距离扩大。储罐壁、进料管、结构件或附近设备进入完整 20 m 声程时可能产生干扰回波，目标表面的倾角与纹理也会影响回波。
电路匹配
发射与接收电路应匹配 570 ohm 最小阻抗、5,500 pF 电容量及规定的峰值电压限制。
