20 m Messstrecke mit 0,8 m Nahgrenze

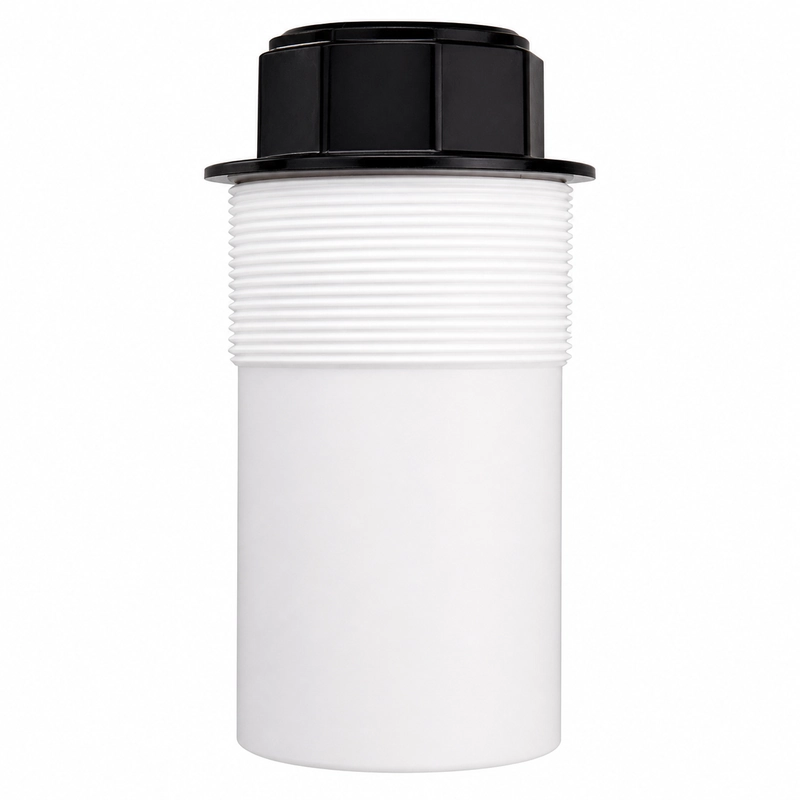

Der BBDM-25KR20M ist ein Luftultraschallwandler mit einer Mittenfrequenz von 25 kHz und einem Referenzbereich von 0,8 bis 20 m. Er kommt für die Füllstandsüberwachung großer Behälter, industrielle Abstandsmessungen, Kollisionsvermeidung, Bereichsüberwachung und die Erfassung weiter entfernter Ziele infrage.
Die untere Grenze von 0,8 m ist wichtig, wenn sich das nächste Ziel oder der höchste Füllstand dem Sensor nähert. Sie muss in der mechanischen Anordnung berücksichtigt werden und darf nicht als rein softwareseitig kompensierbare Distanz angesehen werden.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-25KR20M |
| Mittenfrequenz | 25 kHz +/-5% |
| Empfohlener Messbereich | 0,8-20 m |
| Minimale Impedanz | 570 Ohm +/-20% |
| Kapazität | 5.500 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 11 Grad +/-10% |
| Gehäusewerkstoff | PTFE |
| Schutzart | IP68 |
| Gewicht | 1.285 g +/-5% |
Freier Schallweg über den gesamten Bereich
Der Halbwertswinkel von 11 Grad definiert ein schmaleres Hauptfeld als bei mehreren niederfrequenteren Langstreckenmodellen. Dennoch verbreitert es sich mit der Entfernung; Behälterwände, Füllrohre, Bauteile oder benachbarte Maschinen innerhalb des gesamten 20-m-Wegs können daher unerwünschte Echos verursachen. Neigung und Textur des Ziels beeinflussen ebenfalls das Rücksignal.
Elektrische Anpassung
Sender und Empfänger sind an 570 Ohm Mindestimpedanz, 5.500 pF Kapazität und die Spitzenspannungsgrenze anzupassen.
