Mesure sur 20 m avec une limite proche de 0,8 m

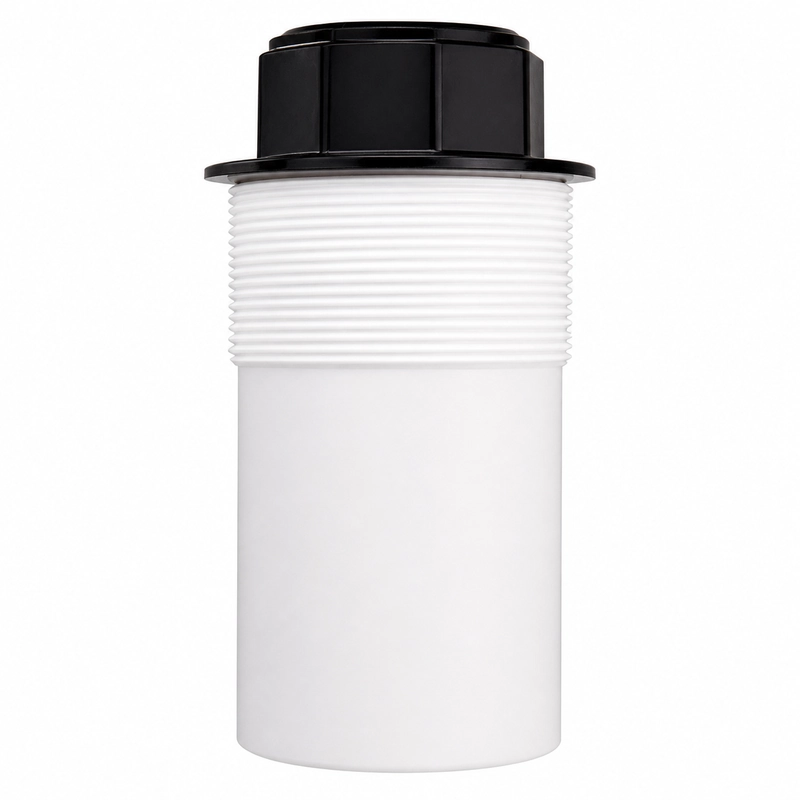

Le BBDM-25KR20M est un transducteur ultrasonique aérien présentant une fréquence centrale de 25 kHz et une portée indicative de 0,8 à 20 m. Il peut être étudié pour le suivi du niveau de grandes cuves, la mesure de distance industrielle, l’anticollision, la surveillance de zones et la détection de cibles éloignées.
La limite basse de 0,8 m est déterminante lorsque la cible la plus proche ou le niveau maximal s’approche du capteur. Elle doit être intégrée à l’implantation mécanique et ne peut pas être considérée comme une distance récupérable uniquement par traitement logiciel.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-25KR20M |
| Fréquence centrale | 25 kHz +/-5% |
| Portée recommandée | 0,8-20 m |
| Impédance minimale | 570 ohm +/-20% |
| Capacité | 5 500 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | Jusqu’à 3 kgf ou 0,3 MPa |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 11 degrés +/-10% |
| Matériau du boîtier | PTFE |
| Indice de protection | IP68 |
| Masse | 1 285 g +/-5% |
Dégagement du faisceau sur toute la portée
L’angle à mi-puissance de 11 degrés définit un champ principal plus étroit que celui de plusieurs modèles longue portée de fréquence inférieure. Il s’élargit néanmoins avec la distance ; les parois, tubes de remplissage, structures ou machines voisines situés dans le trajet de 20 m peuvent donc produire des échos indésirables. L’inclinaison et la texture de la cible influencent également le retour.
Adaptation électrique
L’émetteur et le récepteur doivent être adaptés à l’impédance minimale de 570 ohm, à la capacité de 5 500 pF et à la limite de tension de crête.
