Medición de 20 m con límite cercano de 0,8 m

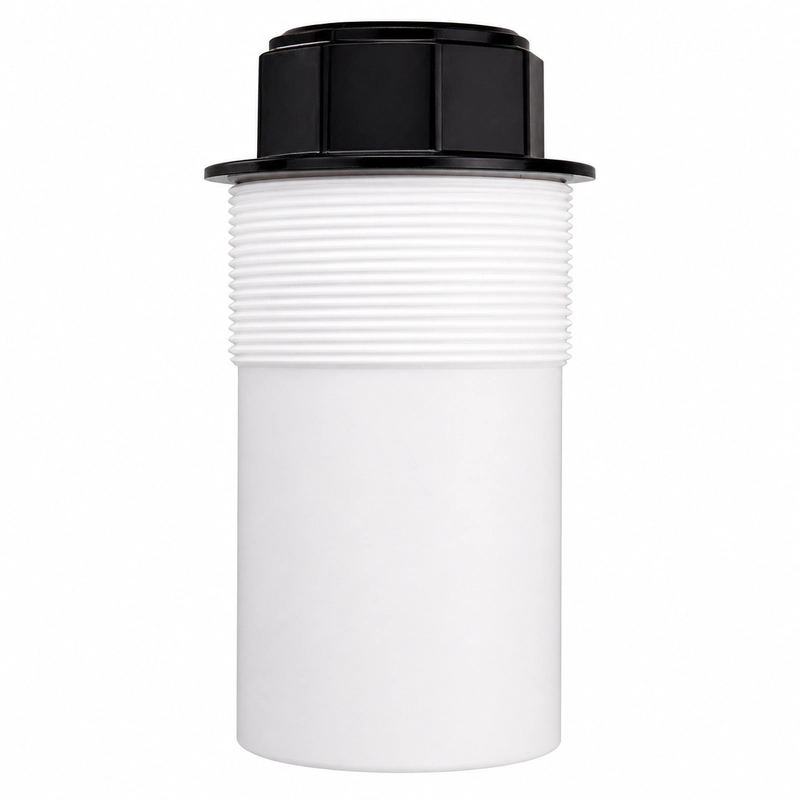

El BBDM-25KR20M es un transductor ultrasónico aéreo con una frecuencia central de 25 kHz y un alcance de referencia de 0,8 a 20 m. Puede evaluarse para controlar el nivel de depósitos grandes, medir distancias industriales, evitar colisiones, vigilar zonas y detectar objetivos lejanos.
El límite inferior de 0,8 m es importante cuando el objetivo más cercano o el nivel máximo se aproximan al sensor. Debe incluirse en la disposición mecánica y no considerarse una distancia que pueda recuperarse solo mediante software.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-25KR20M |
| Frecuencia central | 25 kHz +/-5% |
| Alcance recomendado | 0,8-20 m |
| Impedancia mínima | 570 ohm +/-20% |
| Capacitancia | 5.500 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1.500 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 11 grados +/-10% |
| Material de la carcasa | PTFE |
| Grado de protección | IP68 |
| Peso | 1.285 g +/-5% |
Separación del haz en todo el alcance
El ángulo de media potencia de 11 grados define un campo principal más estrecho que el de varios modelos de largo alcance y menor frecuencia. Sin embargo, se amplía con la distancia; las paredes, los tubos de llenado, las estructuras o la maquinaria situada en el trayecto completo de 20 m pueden generar ecos no deseados. La inclinación y textura del objetivo también afectan al retorno.
Adaptación eléctrica
El transmisor y receptor deben adaptarse a la impedancia mínima de 570 ohm, la capacitancia de 5.500 pF y el límite de tensión de pico.
