30 m 参考量程与明确的电气负载

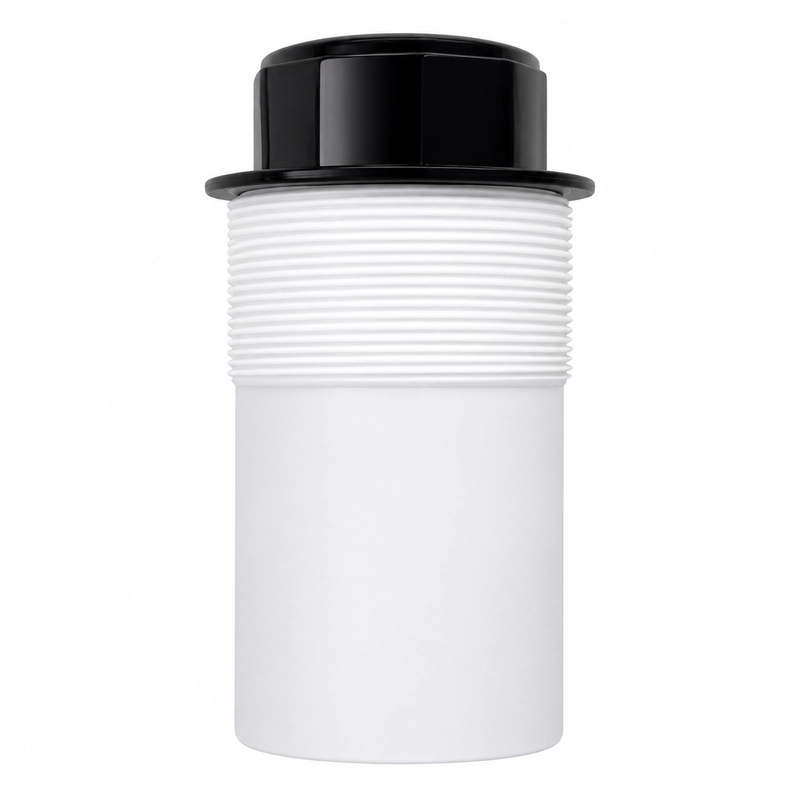

BBDM-22KR30M-B 是一款中心频率为 22 kHz、参考量程为 1.0-30 m 的空气超声波测距换能器，可用于大型储罐液位监测、工业距离测量、防撞与区域监控以及远距离目标检测。
本型号规定的电气负载为最小阻抗 400 ohm，电容量为 9,500 pF（1 kHz）。
主要技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-22KR30M-B |
| 中心频率 | 22 kHz +/-5% |
| 建议量程 | 1.0-30 m |
| 最小阻抗 | 400 ohm +/-20% |
| 电容量 | 9,500 pF +/-20%（1 kHz） |
| 工作电压 | 峰值电压低于 1,500 Vpp |
| 工作温度 | -40 至 +80 摄氏度 |
| 压力 | 不高于 3 kgf 或 0.3 MPa |
| 波束特性 | -3 dB 半功率角：13° +/-10% |
| 外壳材质 | 聚四氟乙烯（PTFE） |
| 防护等级 | IP68 |
| 重量 | 1,290 g +/-5% |
远距离回波条件
30 m 是参考值。目标尺寸与倾角、空气传播损耗、温度梯度以及 13° 声场内的障碍物都会影响接收回波。参考量程下限为 1 m。
