Portée indicative de 30 m et charge électrique définie

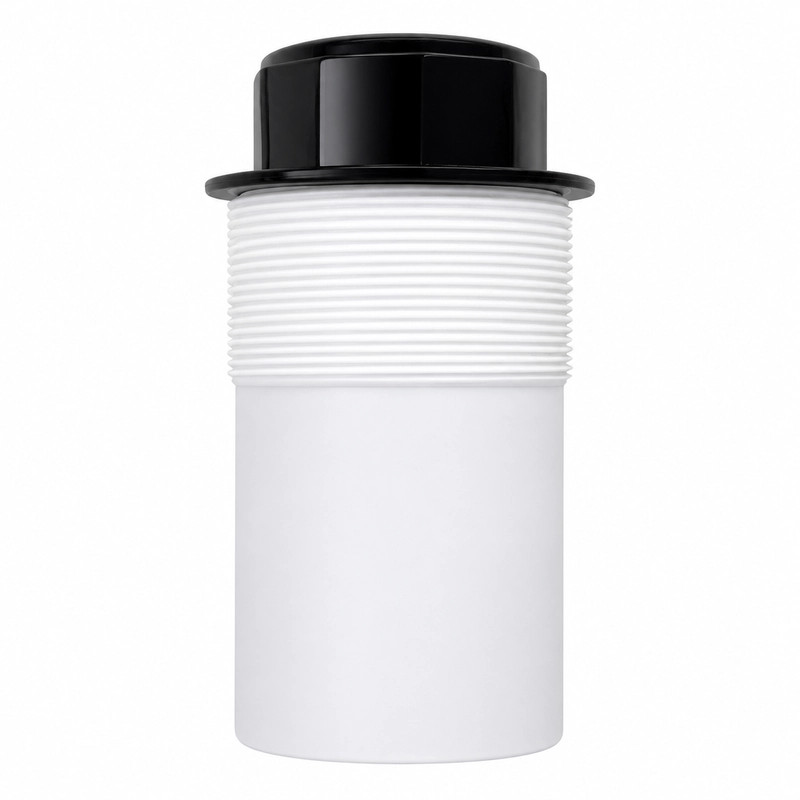

Le BBDM-22KR30M-B est un transducteur ultrasonique aérien présentant une fréquence centrale de 22 kHz et une portée indicative de 1 à 30 m. Il peut être étudié pour le suivi du niveau de grandes cuves, la mesure de distance industrielle, l’anticollision, la surveillance de zones et la détection de cibles éloignées.
La charge indiquée associe une impédance minimale de 400 ohm à une capacité de 9 500 pF à 1 kHz.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-22KR30M-B |
| Fréquence centrale | 22 kHz +/-5% |
| Portée recommandée | 1,0-30 m |
| Impédance minimale | 400 ohm +/-20% |
| Capacité | 9 500 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | Jusqu’à 3 kgf ou 0,3 MPa |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 13 degrés +/-10% |
| Matériau du boîtier | PTFE |
| Indice de protection | IP68 |
| Masse | 1 290 g +/-5% |
Conditions d’écho à grande distance
La valeur de 30 m est indicative. Les dimensions et l’inclinaison de la cible, les pertes atmosphériques, les gradients de température et les obstacles dans le champ de 13 degrés influencent l’écho reçu. La limite basse de la portée de référence est de 1 m.
