30 m Referenzbereich mit definierter elektrischer Last

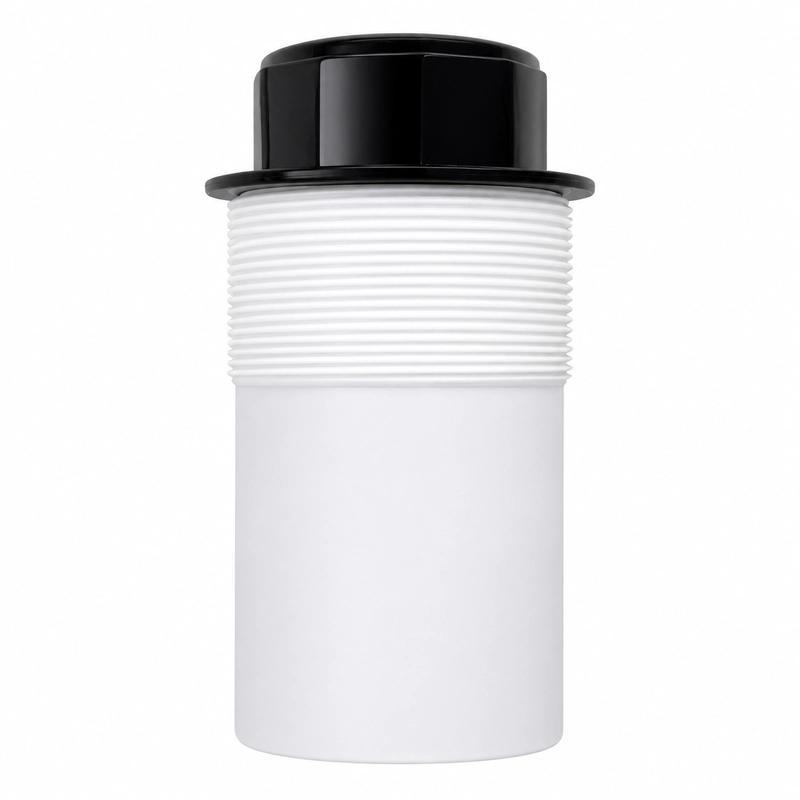

Der BBDM-22KR30M-B ist ein Luftultraschallwandler mit einer Mittenfrequenz von 22 kHz und einem Referenzbereich von 1,0 bis 30 m. Er kommt für die Füllstandsüberwachung großer Behälter, industrielle Abstandsmessungen, Kollisionsvermeidung, Bereichsüberwachung und die Erfassung weiter entfernter Ziele infrage.
Die Last ist mit 400 Ohm Mindestimpedanz und 9.500 pF bei 1 kHz angegeben.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-22KR30M-B |
| Mittenfrequenz | 22 kHz +/-5% |
| Empfohlener Messbereich | 1,0-30 m |
| Minimale Impedanz | 400 Ohm +/-20% |
| Kapazität | 9.500 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 13 Grad +/-10% |
| Gehäusewerkstoff | PTFE |
| Schutzart | IP68 |
| Gewicht | 1.290 g +/-5% |
Echobedingungen im Fernbereich
Die 30 m sind ein Referenzwert. Zielgröße und -neigung, atmosphärische Verluste, Temperaturgradienten und Hindernisse im 13-Grad-Feld beeinflussen das Empfangsecho. Die untere Grenze des Referenzbereichs beträgt 1 m.
