BBDM-21KR25M 长距离空气超声波测距换能器

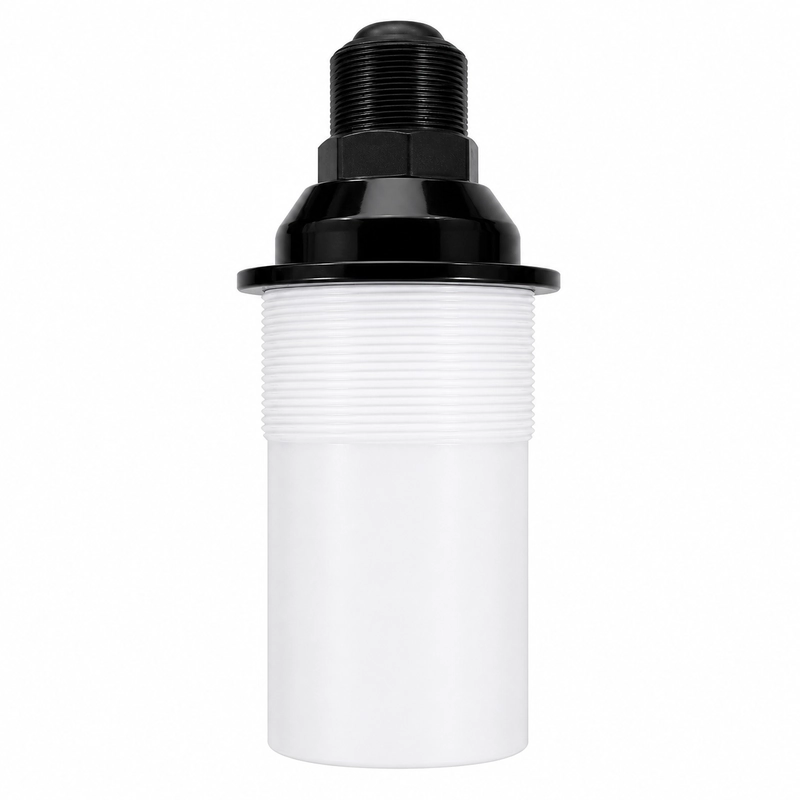

带白色聚四氟乙烯主体和黑色顶部组件的 BBDM-21KR25M 空气超声波测距换能器

采用聚四氟乙烯外壳的中长距离测量

BBDM-21KR25M 是一款中心频率为 21 kHz、参考量程为 1.0-25 m 的空气超声波测距换能器,可用于大型储罐液位监测、工业距离测量、防撞与区域监控以及远距离目标检测。

换能器主体材质标注为聚四氟乙烯(PTFE),防护等级为 IP68。仅凭 PTFE 名称不能推断其适用于所有化学环境。

主要技术参数

参数 技术指标
型号 BBDM-21KR25M
中心频率 21 kHz +/-5%
建议量程 1.0-25 m
最小阻抗 1,100 ohm +/-20%
电容量 11,000 pF +/-20%(1 kHz)
工作电压 峰值电压低于 1,500 Vpp
工作温度 -40 至 +80 摄氏度
压力 不高于 3 kgf 或 0.3 MPa
波束特性 -3 dB 半功率角:13° +/-10%
外壳材质 聚四氟乙烯(PTFE)
防护等级 IP68
重量 1,480 g +/-5%(线长 10 m +/-0.3 m)

储罐结构与回波避让

13° 半功率角描述了储罐内的声场范围。进料管、爬梯、支撑件和倾斜表面都可能在目标液面之前产生回波。参考量程下限为 1 m。
