Mesure moyenne et longue portée avec un boîtier en PTFE

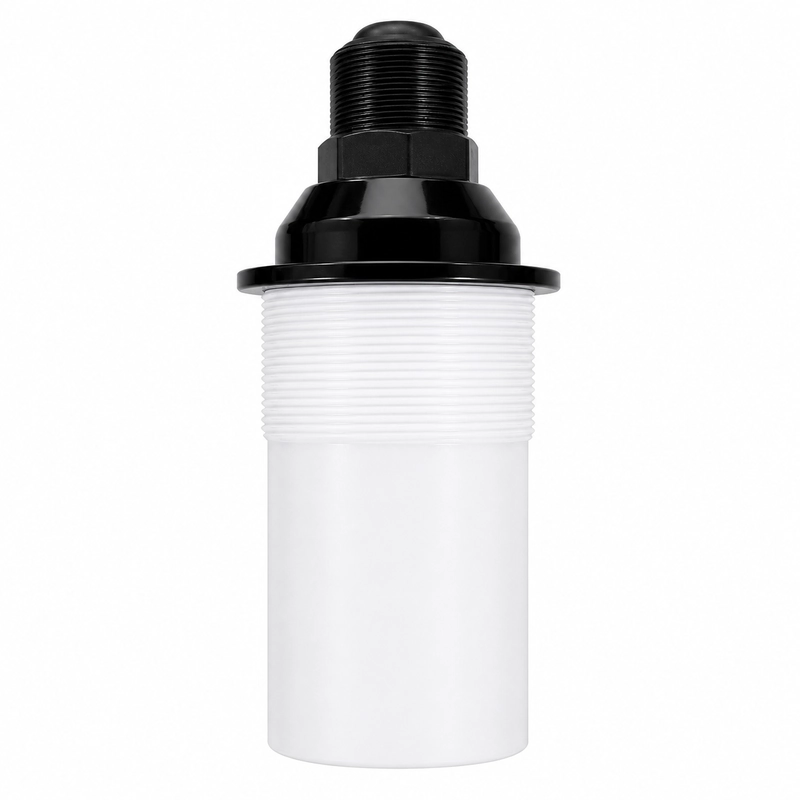

Le BBDM-21KR25M est un transducteur ultrasonique aérien présentant une fréquence centrale de 21 kHz et une portée indicative de 1 à 25 m. Il peut être étudié pour le suivi du niveau de grandes cuves, la mesure de distance industrielle, l’anticollision, la surveillance de zones et la détection de cibles éloignées.
Le corps du transducteur est donné en PTFE et l’indice de protection est IP68. La seule désignation PTFE n’établit pas l’adéquation à tout environnement chimique.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-21KR25M |
| Fréquence centrale | 21 kHz +/-5% |
| Portée recommandée | 1,0-25 m |
| Impédance minimale | 1 100 ohm +/-20% |
| Capacité | 11 000 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | Jusqu’à 3 kgf ou 0,3 MPa |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 13 degrés +/-10% |
| Matériau du boîtier | PTFE |
| Indice de protection | IP68 |
| Masse | 1 480 g +/-5% avec câble de 10 m +/-0,3 m |
Géométrie de la cuve et dégagement des échos
L’angle à mi-puissance de 13 degrés décrit le champ acoustique dans la cuve. Les tubes de remplissage, échelles, renforts et surfaces inclinées peuvent renvoyer un écho avant le niveau recherché. La limite basse de la portée de référence est de 1 m.
