Mittlere bis große Messdistanzen mit PTFE-Gehäuse

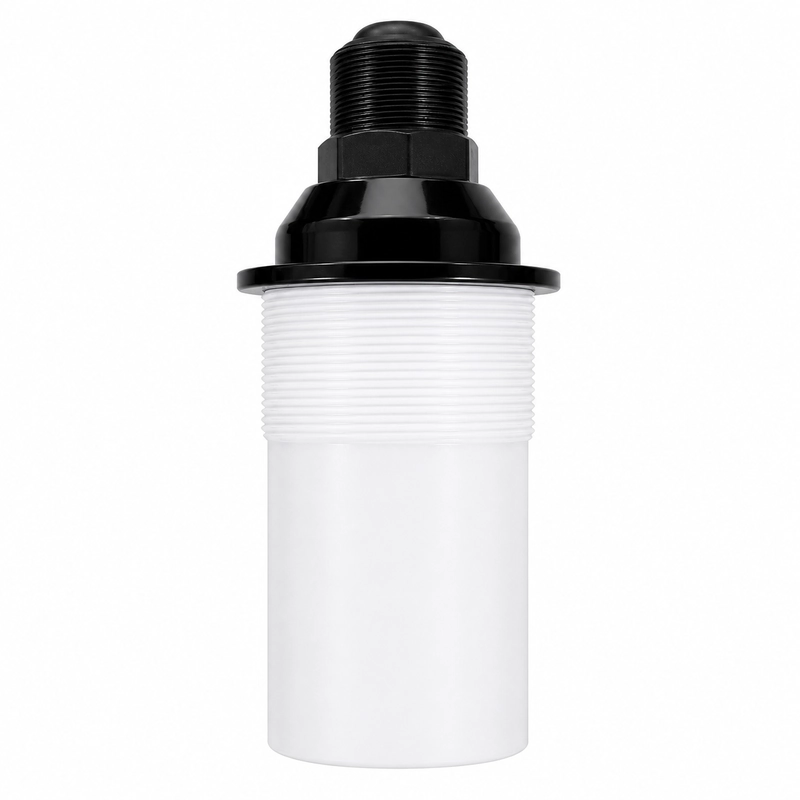

Der BBDM-21KR25M ist ein Luftultraschallwandler mit einer Mittenfrequenz von 21 kHz und einem Referenzbereich von 1,0 bis 25 m. Er kommt für die Füllstandsüberwachung großer Behälter, industrielle Abstandsmessungen, Kollisionsvermeidung, Bereichsüberwachung und die Erfassung weiter entfernter Ziele infrage.
Der Wandlerkörper ist als PTFE ausgeführt und die Schutzart ist IP68. Die Bezeichnung PTFE allein belegt keine Eignung für jede chemische Umgebung.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-21KR25M |
| Mittenfrequenz | 21 kHz +/-5% |
| Empfohlener Messbereich | 1,0-25 m |
| Minimale Impedanz | 1.100 Ohm +/-20% |
| Kapazität | 11.000 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 13 Grad +/-10% |
| Gehäusewerkstoff | PTFE |
| Schutzart | IP68 |
| Gewicht | 1.480 g +/-5% mit 10 m +/-0,3 m Kabel |
Behältergeometrie und Echofreiheit
Der Halbwertswinkel von 13 Grad beschreibt das Schallfeld im Behälter. Füllrohre, Leitern, Verstrebungen und geneigte Flächen können vor der gewünschten Füllstandsoberfläche ein Echo liefern. Die untere Grenze des Referenzbereichs beträgt 1 m.
