Medición de medio y largo alcance con carcasa de PTFE

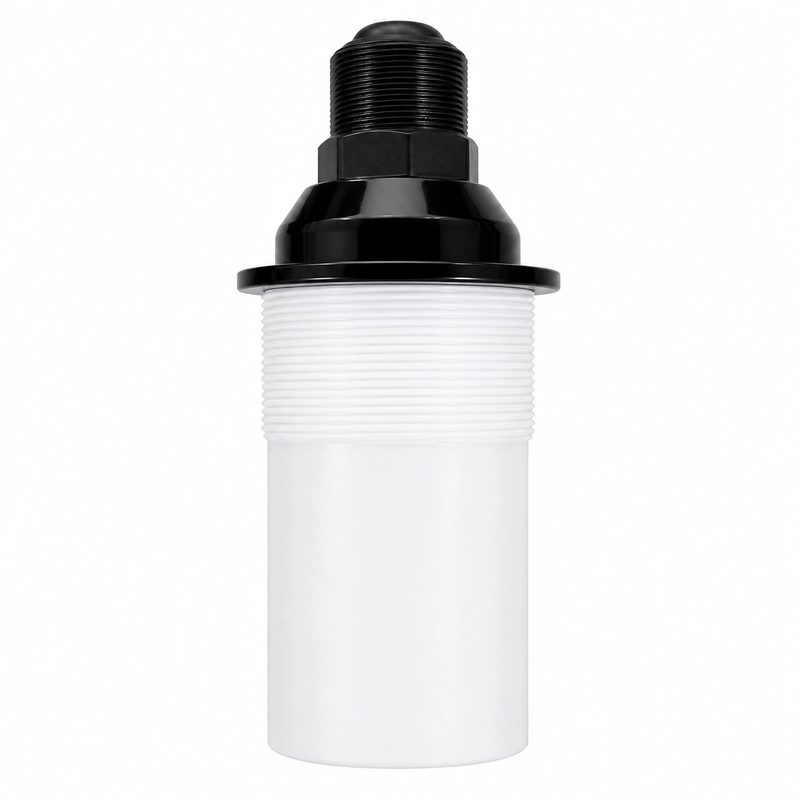

El BBDM-21KR25M es un transductor ultrasónico aéreo con una frecuencia central de 21 kHz y un alcance de referencia de 1 a 25 m. Puede evaluarse para controlar el nivel de depósitos grandes, medir distancias industriales, evitar colisiones, vigilar zonas y detectar objetivos lejanos.
El cuerpo del transductor está especificado en PTFE y el grado de protección es IP68. La denominación PTFE por sí sola no establece la compatibilidad con cualquier entorno químico.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-21KR25M |
| Frecuencia central | 21 kHz +/-5% |
| Alcance recomendado | 1,0-25 m |
| Impedancia mínima | 1.100 ohm +/-20% |
| Capacitancia | 11.000 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1.500 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 13 grados +/-10% |
| Material de la carcasa | PTFE |
| Grado de protección | IP68 |
| Peso | 1.480 g +/-5% con cable de 10 m +/-0,3 m |
Geometría del depósito y separación de ecos
El ángulo de media potencia de 13 grados describe el campo acústico dentro del depósito. Los tubos de llenado, escaleras, refuerzos y superficies inclinadas pueden devolver un eco antes que el nivel deseado. El límite inferior del alcance de referencia es de 1 m.
