带水冷结构的空气超声波测距

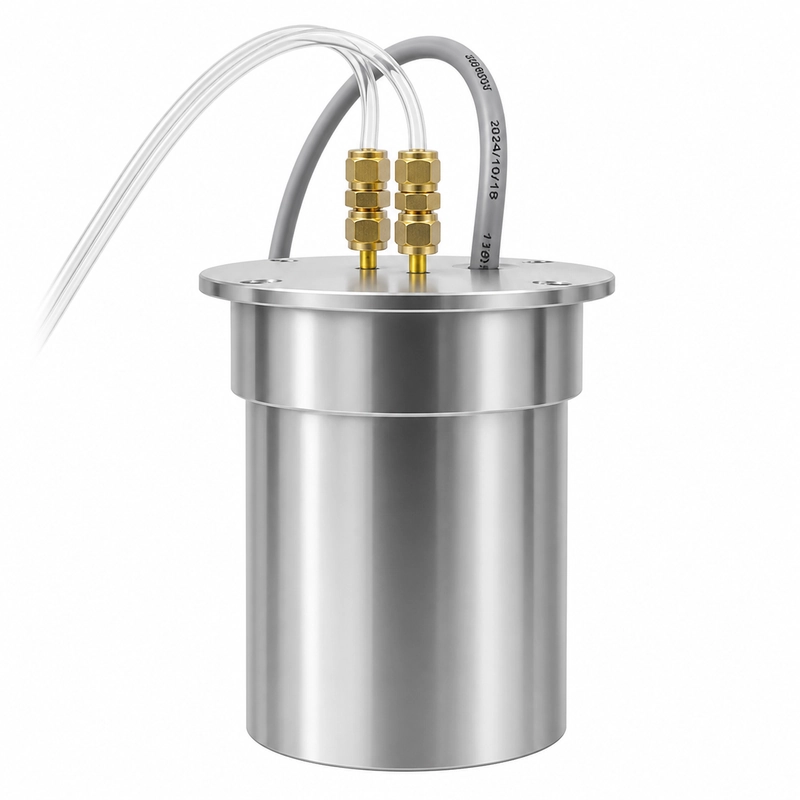

BBDM-17KR20M 是一款中心频率为 17 kHz、参考量程为 1.8-20 m 的空气超声波测距换能器。其不锈钢组件可用于大型储罐液位监测、工业距离测量、防撞与区域监控以及远距离目标检测。
资料中不高于 160 摄氏度的温度条件仅适用于水冷正常工作的状态。因此，冷却接口、冷却液流动和周边热负荷都属于测量系统设计的一部分，不能把 160 摄氏度理解为无冷却条件下的工作能力。
主要技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-17KR20M |
| 中心频率 | 17 kHz +/-5% |
| 建议量程 | 1.8-20 m |
| 最小阻抗 | 300 ohm +/-20% |
| 电容量 | 10,000 pF +/-20%（1 kHz） |
| 工作电压 | 峰值电压低于 1,500 Vpp |
| 工作温度 | 水冷状态下不高于 160 摄氏度 |
| 压力 | 不高于 3 kgf 或 0.3 MPa |
| 波束特性 | -3 dB 半功率角：20.9° +/-10% |
| 外壳材质 | 不锈钢 |
| 安装方式 | 以结构尺寸图为准 |
| 防护等级 | IP68 |
| 重量 | 3,780 g +/-5%（线长 15 m） |
波束覆盖与目标条件
该型号在 -3 dB 条件下的半功率角为 20.9° +/-10%。用于较长距离时，需要结合储罐几何结构、内部构件、附近障碍物和目标物尺寸评估这一较宽声场，非目标回波及空气声程变化都可能影响实际结果。
热管理与机械集成
安装结构需要支撑约 3.78 kg 的换能器组件，并合理敷设 15 m 线缆，避免连接部位承受额外载荷。选型前应确认水冷方案、局部最高温度、压力、安装尺寸、目标表面和所需声程，同时保证驱动接收电路满足阻抗、电容量与峰值电压限制。
