Medición de distancia con un conjunto refrigerado por agua

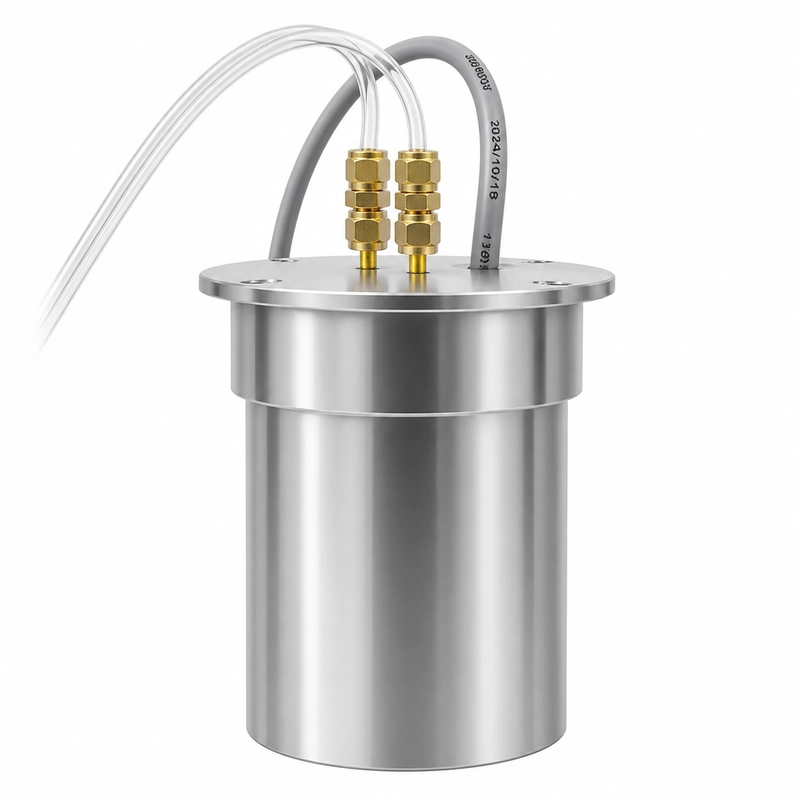

El BBDM-17KR20M es un transductor ultrasónico aéreo con una frecuencia central de 17 kHz y un alcance de referencia de 1,8 a 20 m. Su conjunto de acero inoxidable puede evaluarse para controlar el nivel de depósitos grandes, medir distancias industriales, evitar colisiones, vigilar zonas y detectar objetivos lejanos.
El límite indicado de 160 grados C solo es aplicable cuando la refrigeración por agua está en funcionamiento. Por tanto, las conexiones de refrigeración, la circulación del fluido y la carga térmica del entorno forman parte de la instalación de medida.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-17KR20M |
| Frecuencia central | 17 kHz +/-5% |
| Alcance recomendado | 1,8-20 m |
| Impedancia mínima | 300 ohm +/-20% |
| Capacitancia | 10.000 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1.500 Vpp |
| Temperatura de funcionamiento | Hasta 160 grados C con refrigeración por agua |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 20,9 grados +/-10% |
| Material de la carcasa | Acero inoxidable |
| Montaje | Consultar el plano dimensional |
| Grado de protección | IP68 |
| Peso | 3.780 g +/-5% con cable de 15 m |
Cobertura del haz y condiciones del objetivo
El ángulo de media potencia especificado a -3 dB es de 20,9 grados +/-10%. En recorridos largos, este campo relativamente amplio debe contrastarse con la geometría del depósito, los elementos internos, las estructuras cercanas y el tamaño del objetivo. Los ecos no deseados y los cambios del trayecto en el aire pueden afectar al resultado útil.
Integración térmica y mecánica
La instalación debe soportar un conjunto de 3,78 kg y guiar el cable de 15 m sin cargar las conexiones. Antes de seleccionar el modelo deben confirmarse la refrigeración, la temperatura local máxima, la presión, las dimensiones de montaje, la superficie del objetivo y el trayecto requerido. La electrónica de emisión y recepción debe respetar la impedancia, la capacitancia y el límite de tensión de pico especificados.
