Mesure de distance avec un ensemble refroidi par eau

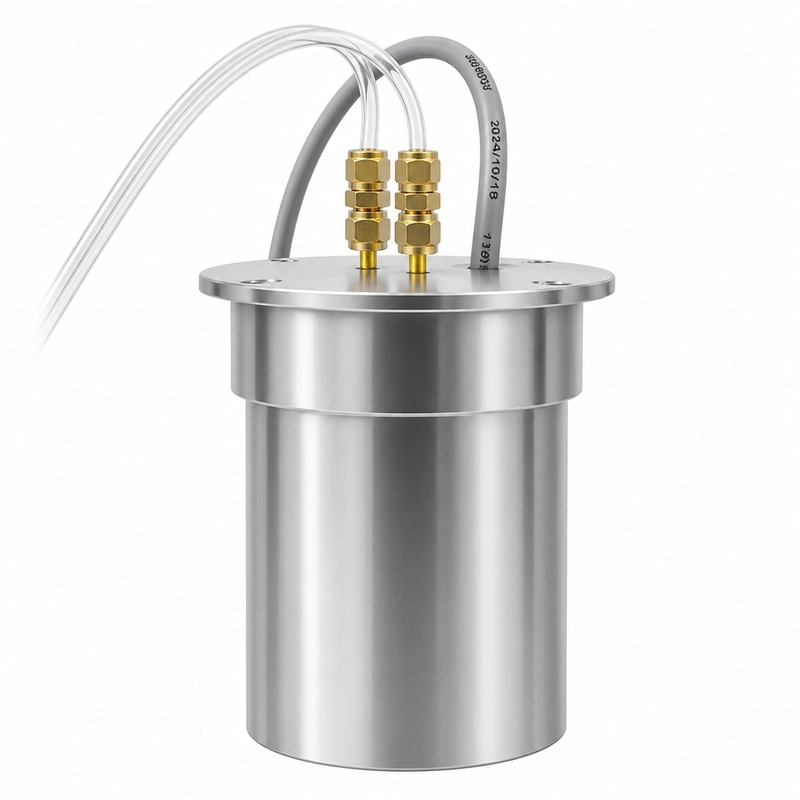

Le BBDM-17KR20M est un transducteur ultrasonique aérien présentant une fréquence centrale de 17 kHz et une portée indicative de 1,8 à 20 m. Son ensemble en acier inoxydable peut être étudié pour le suivi du niveau de grandes cuves, la mesure de distance industrielle, l’anticollision, la surveillance de zones et la détection de cibles éloignées.
La limite de 160 degrés C indiquée ne s’applique que lorsque le refroidissement par eau fonctionne. Les raccords, la circulation du fluide de refroidissement et la charge thermique environnante font donc partie intégrante de l’installation de mesure.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-17KR20M |
| Fréquence centrale | 17 kHz +/-5% |
| Portée recommandée | 1,8-20 m |
| Impédance minimale | 300 ohm +/-20% |
| Capacité | 10 000 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | Jusqu’à 160 degrés C avec refroidissement par eau |
| Pression admissible | Jusqu’à 3 kgf ou 0,3 MPa |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 20,9 degrés +/-10% |
| Matériau du boîtier | Acier inoxydable |
| Montage | Se reporter au plan coté |
| Indice de protection | IP68 |
| Masse | 3 780 g +/-5% avec câble de 15 m |
Couverture du faisceau et conditions de la cible
L’angle à mi-puissance spécifié à -3 dB est de 20,9 degrés +/-10%. Sur un trajet important, ce champ relativement large doit être comparé à la géométrie de la cuve, aux éléments internes, aux structures voisines et aux dimensions de la cible. Les échos parasites et les variations du trajet dans l’air peuvent modifier le résultat exploitable.
Intégration thermique et mécanique
L’installation doit supporter un ensemble de 3,78 kg et guider le câble de 15 m sans solliciter les raccordements. Avant sélection, il faut confirmer le dispositif de refroidissement, la température locale maximale, la pression, les dimensions de montage, la surface cible et le trajet de mesure. L’électronique d’émission-réception doit respecter l’impédance, la capacité et la limite de tension de crête spécifiées.
