Abstandsmessung mit einer wassergekühlten Wandlerbaugruppe

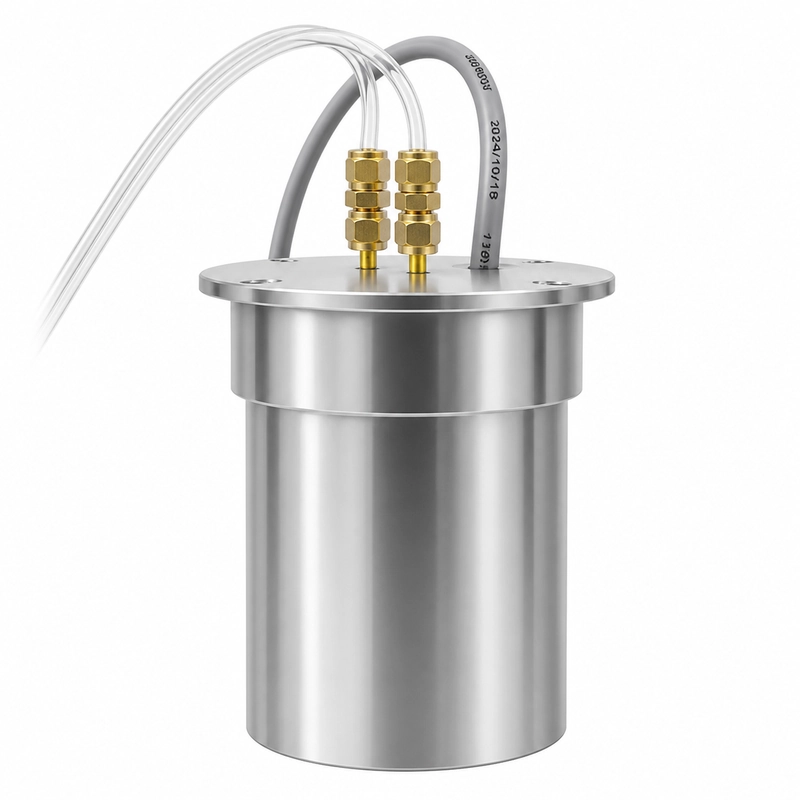

Der BBDM-17KR20M ist ein Luftultraschallwandler mit einer Mittenfrequenz von 17 kHz und einem Referenzbereich von 1,8 bis 20 m. Seine Edelstahlbaugruppe kommt für die Füllstandsüberwachung großer Behälter, industrielle Abstandsmessungen, Kollisionsvermeidung, Bereichsüberwachung und die Erfassung weiter entfernter Ziele infrage.
Die angegebene Temperaturgrenze von 160 Grad C gilt ausschließlich bei laufender Wasserkühlung. Kühlanschlüsse, Kühlmittelstrom und die umgebende Wärmelast sind daher Bestandteile der Messinstallation und keine optionalen Zusätze.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-17KR20M |
| Mittenfrequenz | 17 kHz +/-5% |
| Empfohlener Messbereich | 1,8-20 m |
| Minimale Impedanz | 300 Ohm +/-20% |
| Kapazität | 10.000 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | Bis 160 Grad C bei Wasserkühlung |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 20,9 Grad +/-10% |
| Gehäusewerkstoff | Edelstahl |
| Montage | Siehe Maßzeichnung |
| Schutzart | IP68 |
| Gewicht | 3.780 g +/-5% mit 15 m Kabel |
Strahlabdeckung und Zielbedingungen
Der spezifizierte Halbwertswinkel bei -3 dB beträgt 20,9 Grad +/-10%. Bei großen Messstrecken ist dieses relativ breite Feld mit der Behältergeometrie, Einbauten, benachbarten Strukturen und den Zielabmessungen abzugleichen. Unerwünschte Echos und Änderungen der Luftstrecke können das nutzbare Ergebnis beeinflussen.
Thermische und mechanische Integration
Die Installation muss die 3,78 kg schwere Wandlerbaugruppe tragen und das 15 m lange Kabel ohne Belastung der Anschlüsse führen. Vor der Auswahl sind Kühlkonzept, maximale lokale Temperatur, Druck, Montagemaße, Zieloberfläche und erforderliche Messstrecke zu klären. Die Sende- und Empfangselektronik muss die angegebenen Grenzwerte für Impedanz, Kapazität und Spitzenspannung einhalten.
