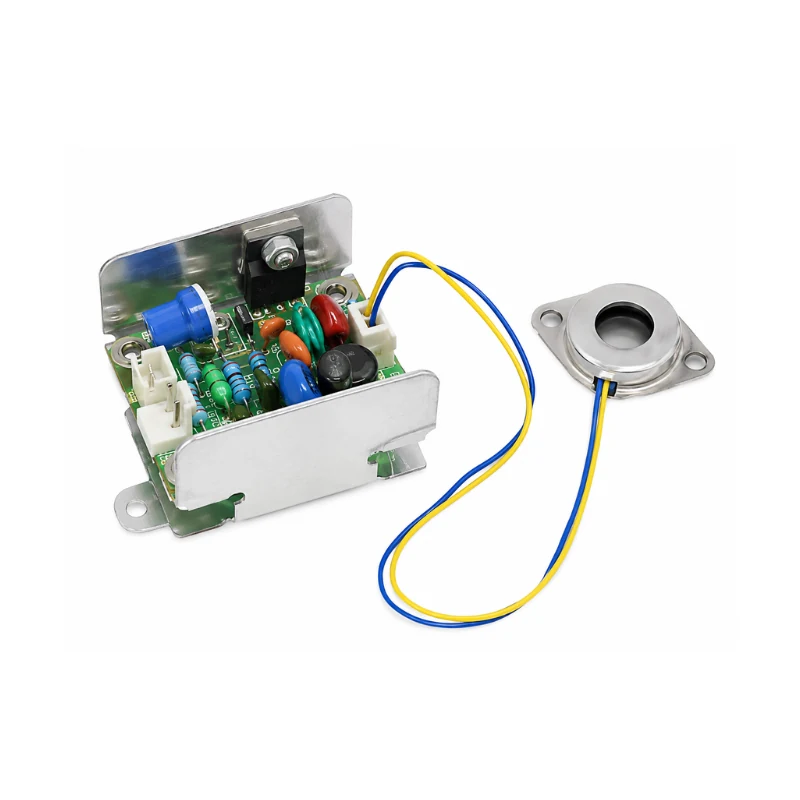

BBAT-Q50D2 产品概述
BBAT-Q50D2 是一款配套驱动 PCB 的高频压电超声波雾化换能器。在额定条件下，其雾化量大于 50 mL/h，雾滴尺寸为 2–3 µm。该配置的工作频率为 2.4–2.6 MHz，额定功率为 5 W，输入电压为 12 V DC。
换能器通过高频振动将液体转化为细小雾滴，适用于雾化器、加湿器及其他液体雾化设备。该系列可提供 1.7–3.0 MHz、2–30 W 和 5–48 V DC 等配置，额定雾化量覆盖大于 5 mL/h 至大于 380 mL/h。
主要技术参数
| 参数 | 数值 |
|---|---|
| 型号 | BBAT-Q50D2 |
| 雾化量 | >50 mL/h |
| 雾滴尺寸 | 2–3 µm |
| 工作频率 | 2.4–2.6 MHz |
| 额定功率 | 5 W |
| 输入电压 | 12 V DC |
| 参考寿命 | 15000 h |
| 工作水位 | 18–28 mm |
| 液体温度 | 0–50 °C |
| 测试液体 | 纯水 |
| 重量 | 0.08 kg |
产品特点
- 雾化换能器与配套驱动 PCB 组合
- 系列雾滴尺寸覆盖 1–5 µm
- 提供 5–48 V DC 低压输入配置
- 提供 2–30 W 额定功率配置
- 适用于纯水及与所选涂层相容的其他液体
- 多种换能器和驱动 PCB 尺寸可选
- 支持功率调节及低液位保护设计
可选配置
| 型号 | 工作频率 | 输入电压 | 额定功率 | 雾滴尺寸 | 雾化量 | 参考寿命 | 工作水位 | 重量 |
|---|---|---|---|---|---|---|---|---|
| BBAT-Q380D4 | 1.7 MHz | 48 V DC | 30 W | 4–5 µm | >380 mL/h | 3000 h | 30–40 mm | 0.08 kg |
| BBAT-Q300D4 | 1.7 MHz | 48 V DC | 23 W | 4–5 µm | >300 mL/h | 10000 h | 30–40 mm | 0.08 kg |
| BBAT-Q250D4 | 1.7 MHz | 36 V DC | 22 W | 4–5 µm | >250 mL/h | 10000 h | 30–40 mm | 0.08 kg |
| BBAT-Q180D3 | 2.4–2.5 MHz | 24 V DC | 15 W | 3 µm | >180 mL/h | 10000 h | 25–35 mm | 0.08 kg |
| BBAT-Q250D4 | 1.7 MHz | 36 V DC | 18 W | 4 µm | >250 mL/h | 10000 h | 25–35 mm | 0.08 kg |
| BBAT-Q250D3 | 2.0 MHz | 36 V DC | 18 W | 3 µm | >250 mL/h | 10000 h | 25–35 mm | 0.08 kg |
| BBAT-Q150D2 | 2.4–2.6 MHz | 24 V DC | 12 W | 2–3 µm | >150 mL/h | 10000 h | 25–35 mm | 0.08 kg |
| BBAT-Q70D2 | 2.4–2.6 MHz | 12 V DC | 7 W | 2–3 µm | >70 mL/h | 10000 h | 18–28 mm | 0.08 kg |
| BBAT-Q50D2 | 2.4–2.6 MHz | 12 V DC | 5 W | 2–3 µm | >50 mL/h | 15000 h | 18–28 mm | 0.08 kg |
| BBAT-Q30D2 | 2.4–2.6 MHz | 12 V DC | 3 W | 2–3 µm | >30 mL/h | 20000 h | 18–28 mm | 0.07 kg |
| BBAT-Q40D1 | 3.0 MHz | 12 V DC | 5 W | 1–2 µm | >40 mL/h | 15000 h | 18–28 mm | 0.07 kg |
| BBAT-Q25D1 | 3.0 MHz | 12 V DC | 3 W | 1–2 µm | >25 mL/h | 20000 h | 18–28 mm | 0.07 kg |
| BBAT-Q5D1 | 3.0 MHz | 5 V DC | 2 W | 1–2 µm | >5 mL/h | 20000 h | 18–28 mm | 0.07 kg |
所有配置的液体温度范围均为 0–50 °C。表中雾化量和参考寿命是在额定功率、纯水及规定水位条件下测得。
BBAT-Q50D2 外形尺寸
雾化换能器
| 尺寸参数 | 数值 |
|---|---|
| Φ1 | 19 mm |
| Φ2 | 12 mm |
| H1 | 8.7 mm |
| H2 | 2.7 mm |
| L1 | 34 mm |
| L2 | 26 mm |
| 引线长度 L3 | 200 mm |
| 宽度 W | 23.5 mm |
驱动 PCB
| 尺寸参数 | 数值 |
|---|---|
| 高度 H3 | 32 mm |
| 长度 L4 | 60 mm |
| 安装孔距 L5 | 53 mm |
| 安装孔距 L6 | 45 mm |
| 宽度 W1 | 36 mm |
涂层选项
| 涂层 | 说明 |
|---|---|
| 镍涂层 | 适用于饮用水或性质相近的液体 |
| 钛合金涂层 | 提供增强的耐腐蚀能力 |
| 防腐涂层 | 适用于腐蚀性液体及酸性较强的应用 |
当液体 pH 值低于 5 时，应选择防腐配置。涂层适用性还需结合液体成分、浓度和温度判断。
典型应用
- 超声波雾化器
- 加湿器
- 造雾设备
- 液体雾化模块
- OEM 雾化设备集成
安装与使用要求
- 驱动 PCB 散热器必须采用强制空气冷却。
- 通电前必须先连接雾化换能器与驱动 PCB。
- 换能器工作面必须始终与液体接触，严禁干烧。
- 建议使用浮球开关实现低液位断电保护。
- 不应使用电极式液位控制，以免换能器涂层发生电解损坏。
- 换能器表面与液体之间不得存在电位差。
- PCB 上的 VR 端口可连接 5.1 kΩ 可变电阻进行功率调节；VR 短接时为全功率，断开时功率为零。
- 应定期清除换能器表面的钙、钠、镁、硅等沉积物。
性能说明
实际雾化量和使用寿命会受到输入功率、工作频率、液体性质、液体温度、工作水位及雾化设备结构等因素影响。参考寿命指连续工作过程中，雾化量下降至初始值 60% 时的累计工作时间。
