Detecção ultrassônica externa para sistemas de vazão em tubulações

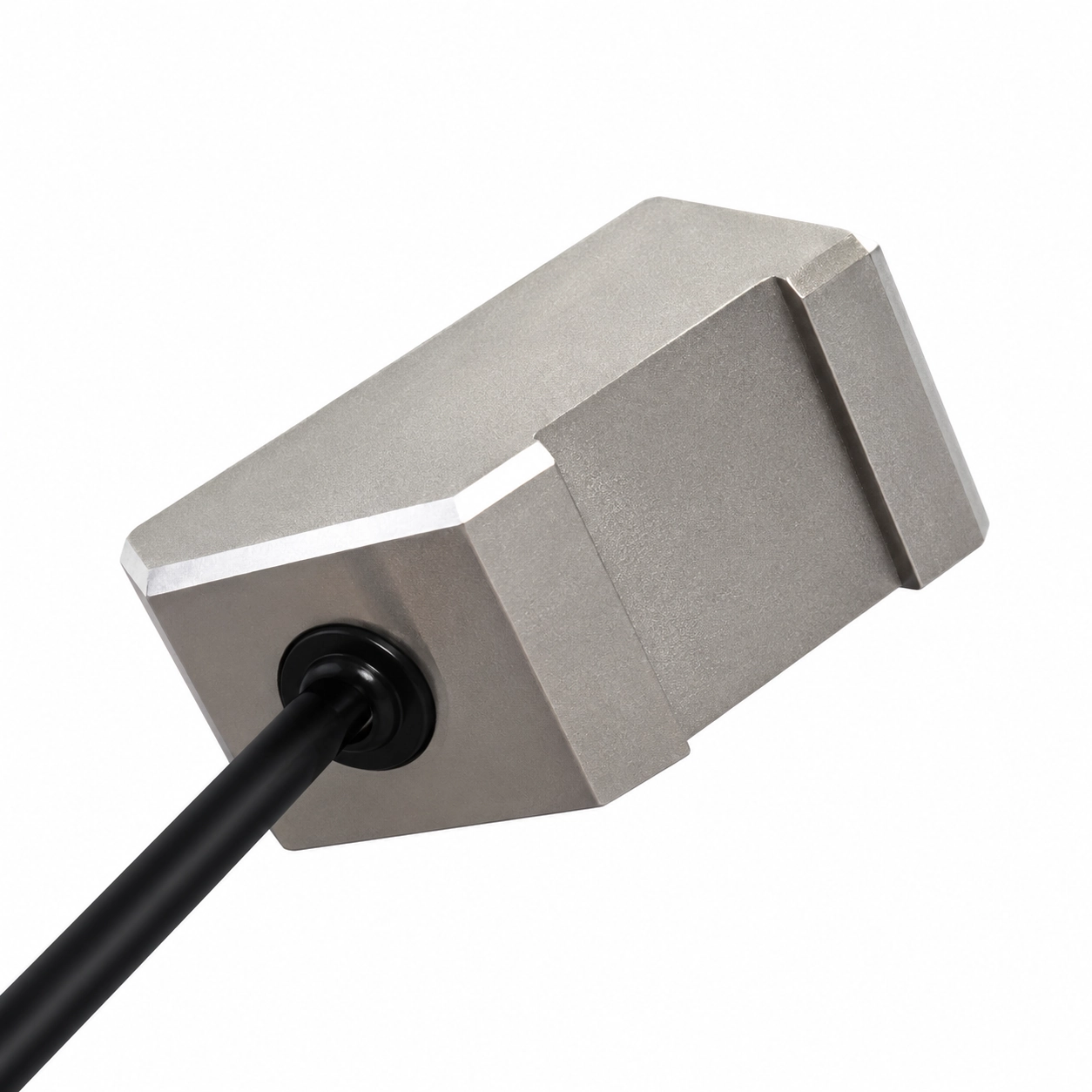

O BBFM-Q2M é um transdutor ultrassônico de 2 MHz para medição de vazão, destinado à instalação externa por fixação. Ele se destina a medidores ultrassônicos de vazão por fixação externa, monitoramento de vazão em tubulações, testes temporários de vazão e tubulações nas quais a penetração não é desejável.
A temperatura de operação é de -40 a +80 °C. A pressão admissível chega a 10 kgf ou 1 MPa, e o grau de proteção do invólucro é IP68.
Especificações técnicas
| Parâmetro | Especificação |
|---|---|
| Modelo | BBFM-Q2M |
| Frequência central | 2 MHz ±5% |
| Impedância mínima | 35 Ω ±20% |
| Capacitância | 1.800 pF ±30% a 1 kHz |
| Tensão de operação | Tensão de pico abaixo de 150 Vpp |
| Temperatura de operação | -40 a +80 °C |
| Pressão admissível | Até 10 kgf ou 1 MPa |
| Material do corpo | 304 |
| Grau de proteção | IP68 |
Adequação à aplicação
- Medidores ultrassônicos de vazão por fixação externa
- Monitoramento de vazão em redes de tubulações
- Medição temporária de vazão
- Tubulações nas quais a penetração não é desejável
