استشعار فوق صوتي مثبت من الخارج لأنظمة تدفق الأنابيب

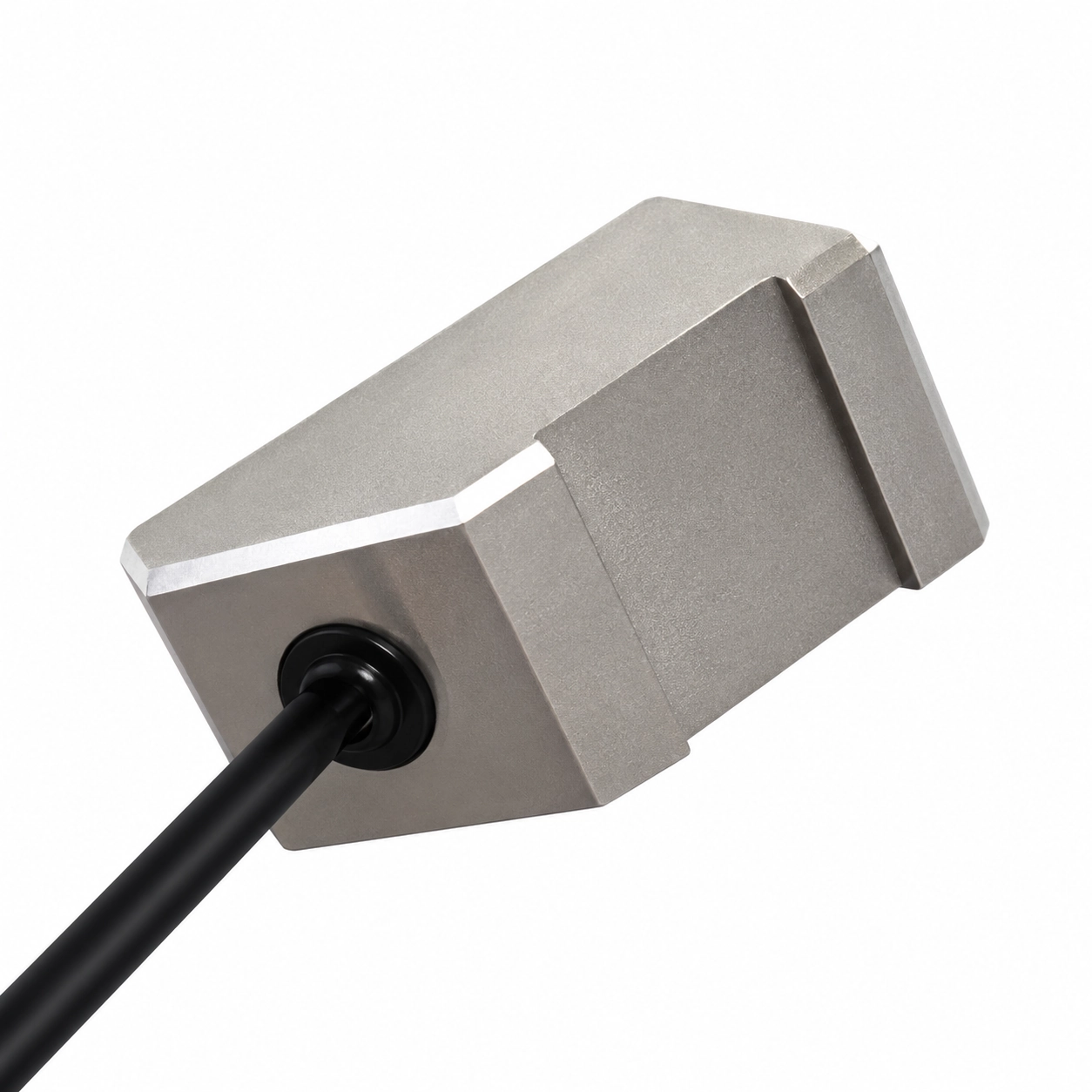

BBFM-Q2M هو محول فوق صوتي بتردد 2 MHz لقياس التدفق، مخصص للتثبيت من الخارج. وهو مخصص لمقاييس التدفق فوق الصوتية المثبتة من الخارج، ومراقبة التدفق في خطوط الأنابيب، واختبار التدفق المؤقت، والأنابيب التي لا يُرغب في اختراقها.
درجة حرارة التشغيل من -40 إلى +80 °C. ويصل تصنيف الضغط إلى 10 kgf أو 1 MPa، ودرجة حماية الغلاف هي IP68.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | BBFM-Q2M |
| التردد المركزي | 2 MHz ±5% |
| الحد الأدنى للممانعة | 35 Ω ±20% |
| السعة الكهربائية | 1,800 pF ±30% عند 1 kHz |
| جهد التشغيل | جهد الذروة أقل من 150 Vpp |
| درجة حرارة التشغيل | -40 إلى +80 °C |
| تصنيف الضغط | حتى 10 kgf أو 1 MPa |
| مادة الهيكل | 304 |
| درجة الحماية | IP68 |
ملاءمة التطبيق
- مقاييس التدفق فوق الصوتية المثبتة من الخارج
- مراقبة التدفق في شبكات خطوط الأنابيب
- قياس التدفق المؤقت
- الأنابيب التي لا يُرغب في اختراقها
