Außenliegende Ultraschallmessung für Durchflusssysteme

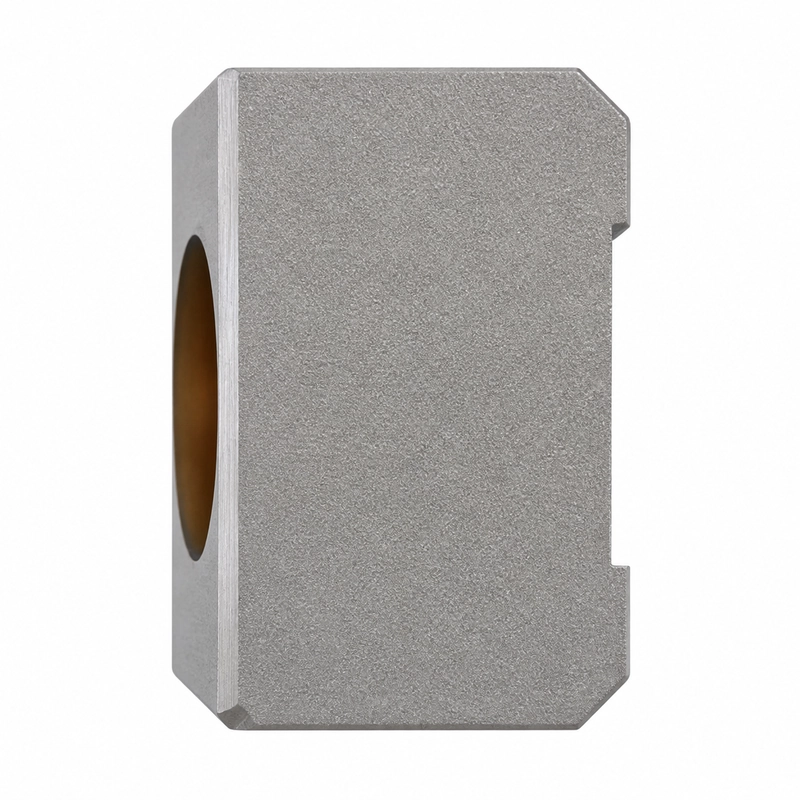

Der BBFM-Q2M ist ein 2-MHz-Ultraschall-Durchflusswandler für die Außenmontage. Er ist für Clamp-on-Ultraschall-Durchflussmesser, die Durchflussüberwachung in Rohrnetzen, temporäre Messungen sowie Rohrleitungen vorgesehen, bei denen keine Öffnung eingebracht werden soll.
Der Betriebstemperaturbereich liegt bei -40 bis +80 °C, der maximale Druck bei 10 kgf oder 1 MPa und die Schutzart bei IP68.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q2M |
| Mittenfrequenz | 2 MHz ±5% |
| Minimale Impedanz | 35 Ohm ±20% |
| Kapazität | 1.800 pF ±30% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 150 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Zulässiger Druck | Höchstens 10 kgf oder 1 MPa |
| Gehäusewerkstoff | 304 |
| Schutzart | IP68 |
Einsatzbereiche
- Clamp-on-Ultraschall-Durchflussmesser
- Durchflussüberwachung in Rohrnetzen
- Temporäre Durchflussmessungen
- Rohrleitungen, die nicht geöffnet werden sollen
