Medición ultrasónica externa para sistemas de caudal

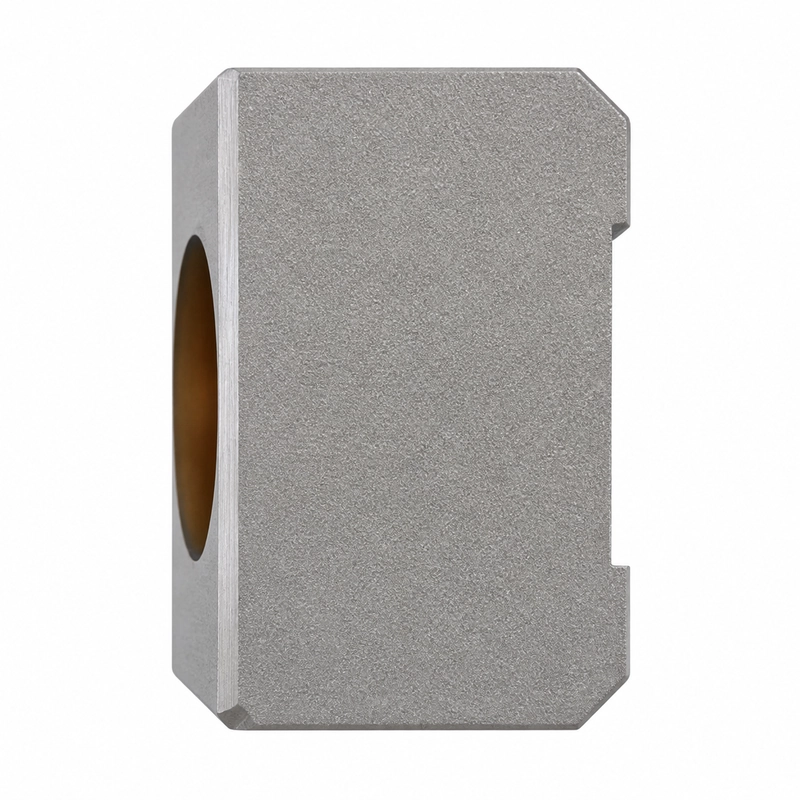

El BBFM-Q2M es un transductor ultrasónico de caudal de 2 MHz para montaje externo. Está indicado para caudalímetros ultrasónicos externos, monitorización de caudal en redes de tuberías, mediciones temporales y conducciones en las que no conviene realizar perforaciones.
La temperatura de trabajo es de -40 a +80 °C, la presión máxima de 10 kgf o 1 MPa y el grado de protección IP68.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q2M |
| Frecuencia central | 2 MHz ±5% |
| Impedancia mínima | 35 Ω ±20% |
| Capacitancia | 1.800 pF ±30% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 150 Vpp |
| Temperatura de funcionamiento | -40 a +80 °C |
| Presión admisible | 10 kgf o 1 MPa como máximo |
| Material de la carcasa | 304 |
| Grado de protección | IP68 |
Ámbitos de aplicación
- Caudalímetros ultrasónicos de montaje externo
- Monitorización de caudal en redes de tuberías
- Mediciones temporales de caudal
- Tuberías en las que no conviene realizar perforaciones
