Detecção em curto alcance com frequência de 70 kHz

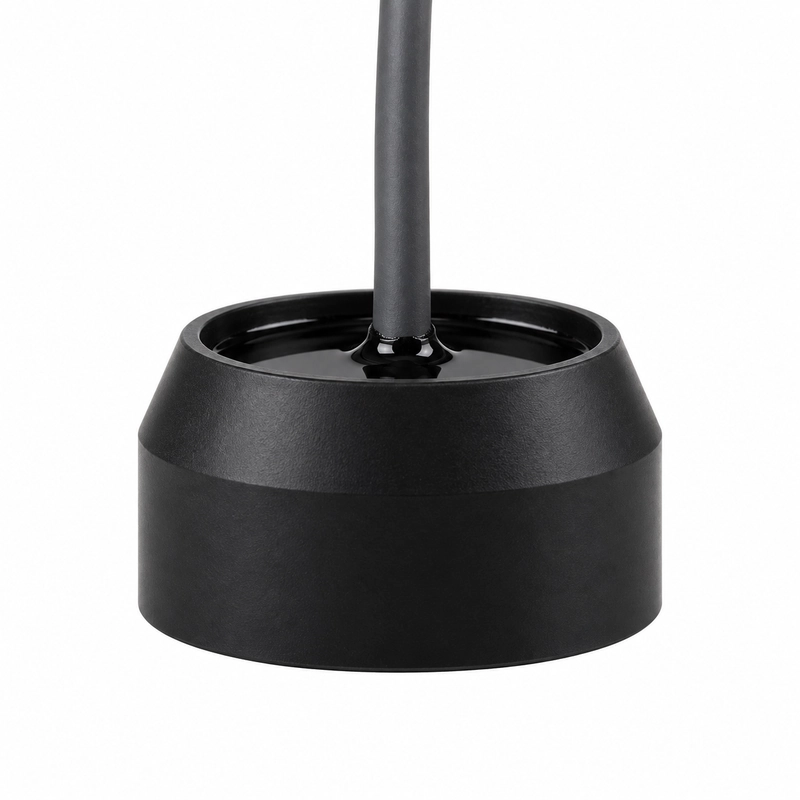

O BBDM-70KR3M é um transdutor ultrassônico para medição de distância no ar, com frequência central de 70 kHz e alcance de referência de 0,3 a 3 m. Seu ângulo de feixe de meia potência é de 11,4° a -3 dB, com tolerância de ±10%.
O modelo destina-se à detecção de proximidade em automação, ao posicionamento em curto alcance, à contagem e detecção de alvos e à medição compacta de nível. Opera na faixa de -40 a +80 °C e possui grau de proteção IP68.
Especificações técnicas
| Parâmetro | Especificação |
|---|---|
| Modelo | BBDM-70KR3M |
| Frequência central | 70 kHz ±5% |
| Alcance recomendado | 0,3 a 3 m |
| Impedância mínima | 300 Ω ±20% |
| Capacitância | 1.400 pF ±20% a 1 kHz |
| Tensão de operação | Tensão de pico abaixo de 1.500 Vpp |
| Temperatura de operação | -40 a +80 °C |
| Pressão admissível | Até 3 kgf ou 0,3 MPa |
| Ângulo de feixe de meia potência a -3 dB | 11,4° ±10% |
| Rosca de montagem superior | M30 × 1.5 |
| Grau de proteção | IP68 |
| Peso | 70 g ±5% |
| Comprimento do cabo | 20 cm |
Áreas de aplicação especificadas
- Detecção de proximidade em automação
- Posicionamento em curto alcance
- Contagem e detecção de alvos
- Medição compacta de nível
Dados para seleção e instalação
Defina o meio e a temperatura de operação, a distância de medição ou o trajeto acústico necessários, o tamanho e a condição da superfície do alvo, o espaço de montagem e as dimensões da interface, a pressão de operação e os requisitos de proteção. Os circuitos eletrônicos de acionamento e recepção, o cabo e o método de conexão também devem ser especificados para o equipamento.
