Détection à courte portée à 70 kHz

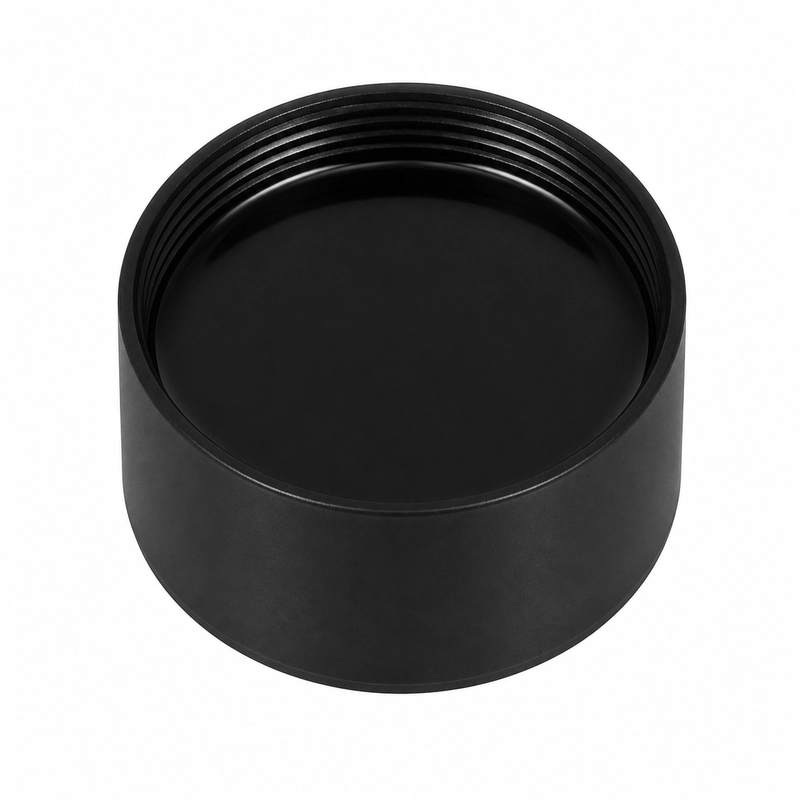

Le BBDM-70KR3M est un transducteur ultrasonique aérien de mesure de distance, avec une fréquence centrale de 70 kHz et une portée de référence de 0,3 à 3 m. Son angle à mi-puissance est de 11,4° à -3 dB, avec une tolérance de ±10%.
Ce modèle est destiné à la détection de proximité en automatisation, au positionnement à courte distance, au comptage et à la détection de cibles, ainsi qu’à la mesure de niveau compacte. Sa plage de fonctionnement s’étend de -40 à +80 °C et son indice de protection est IP68.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-70KR3M |
| Fréquence centrale | 70 kHz ±5% |
| Portée recommandée | 0,3 à 3 m |
| Impédance minimale | 300 Ω ±20% |
| Capacité | 1 400 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Angle à mi-puissance à -3 dB | 11,4° ±10% |
| Filetage de montage supérieur | M30 × 1,5 |
| Indice de protection | IP68 |
| Masse | 70 g ±5% |
| Longueur de câble | 20 cm |
Applications indiquées
- Détection de proximité en automatisation
- Positionnement à courte distance
- Comptage et détection de cibles
- Mesure de niveau compacte
Données de sélection et de montage
Il convient de préciser le milieu de fonctionnement et sa température, la distance de mesure ou le trajet acoustique, les dimensions et l’état de surface de la cible, l’espace de montage et les dimensions d’interface. La pression, la protection requise, l’électronique d’émission et de réception, le câble et le mode de raccordement doivent aussi être définis.
