استشعار قصير المدى بتردد 70 kHz

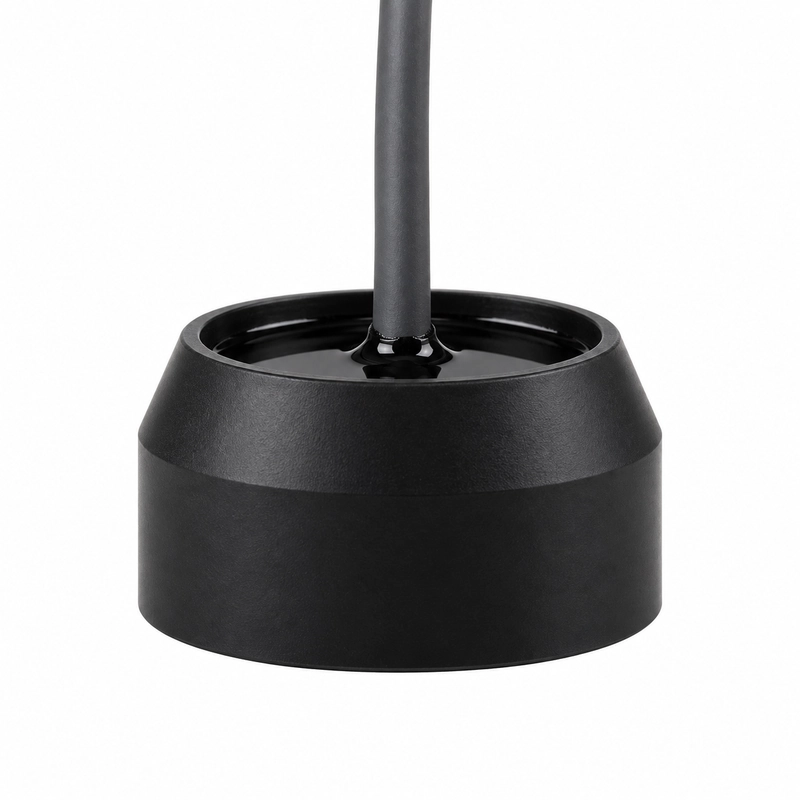

محول BBDM-70KR3M هو محول فوق صوتي هوائي لقياس المسافة بتردد مركزي يبلغ 70 kHz ومدى مرجعي من 0.3 إلى 3 m. وتبلغ زاوية حزمته عند نصف القدرة 11.4° عند -3 dB، بسماحية ±10%.
الطراز مخصص لكشف القرب في الأتمتة، وتحديد الموضع على المدى القصير، والعد وكشف الأهداف، وقياس المستوى المدمج. ويعمل ضمن نطاق من -40 إلى +80 °C ويحمل درجة الحماية IP68.
المواصفات الفنية
| المواصفة | القيمة |
|---|---|
| الطراز | BBDM-70KR3M |
| التردد المركزي | 70 kHz ±5% |
| المدى الموصى به | 0.3 إلى 3 m |
| الحد الأدنى للممانعة | 300 Ω ±20% |
| السعة الكهربائية | 1,400 pF ±20% عند 1 kHz |
| جهد التشغيل | جهد الذروة أقل من 1,500 Vpp |
| درجة حرارة التشغيل | -40 إلى +80 °C |
| تصنيف الضغط | حتى 3 kgf أو 0.3 MPa |
| زاوية حزمة نصف القدرة عند -3 dB | 11.4° ±10% |
| سن التركيب العلوي | M30 × 1.5 |
| درجة الحماية | IP68 |
| الوزن | 70 g ±5% |
| طول الكابل | 20 cm |
مجالات التطبيق المحددة
- كشف القرب في الأتمتة
- تحديد الموضع على المدى القصير
- العد وكشف الأهداف
- قياس المستوى المدمج
مدخلات الاختيار والتركيب
حدد وسيط التشغيل ودرجة الحرارة، ومسافة القياس أو المسار الصوتي المطلوب، وحجم الهدف وحالة سطحه، ومساحة التركيب وأبعاد الواجهة، وضغط التشغيل، ومتطلبات الحماية. كما ينبغي تحديد إلكترونيات القيادة والاستقبال والكابل وطريقة التوصيل للمعدات.
