Kurzstreckenerfassung mit 70 kHz

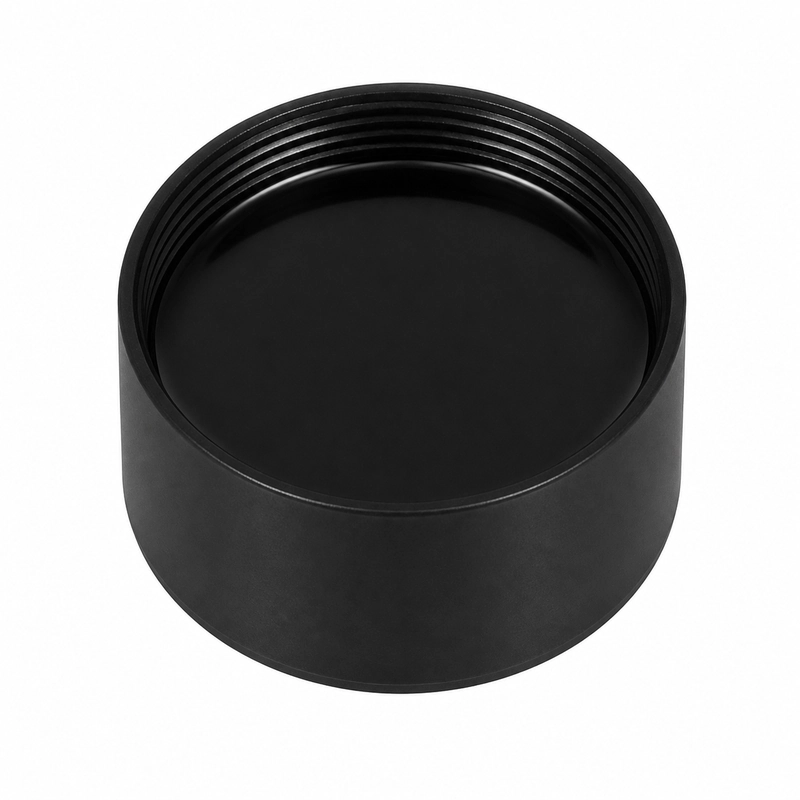

Der BBDM-70KR3M ist ein Luftultraschallwandler zur Distanzmessung mit einer Mittenfrequenz von 70 kHz und einem Referenzbereich von 0,3 bis 3 m. Sein Halbwertswinkel beträgt 11,4° bei -3 dB, mit einer Toleranz von ±10%.
Vorgesehene Einsatzgebiete sind die Näherungserkennung in der Automatisierung, die Positionierung über kurze Distanzen, Zähl- und Objekterfassungsaufgaben sowie kompakte Füllstandsmessungen. Das Modell arbeitet von -40 bis +80 °C und besitzt die Schutzart IP68.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-70KR3M |
| Mittenfrequenz | 70 kHz ±5% |
| Empfohlener Bereich | 0,3 bis 3 m |
| Minimale Impedanz | 300 Ohm ±20% |
| Kapazität | 1.400 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Zulässiger Druck | Höchstens 3 kgf oder 0,3 MPa |
| Halbwertswinkel bei -3 dB | 11,4° ±10% |
| Oberes Montagegewinde | M30 × 1,5 |
| Schutzart | IP68 |
| Gewicht | 70 g ±5% |
| Kabellänge | 20 cm |
Vorgesehene Anwendungen
- Näherungserkennung in der Automatisierung
- Positionierung über kurze Distanzen
- Zählung und Objekterfassung
- Kompakte Füllstandsmessung
Angaben für Auswahl und Montage
Festzulegen sind Betriebsmedium und Temperaturbereich, Messentfernung oder Schallstrecke, Größe und Oberflächenzustand des Ziels, Einbauraum und Schnittstellenmaße. Darüber hinaus müssen Betriebsdruck, Schutzanforderungen, Sende- und Empfangselektronik, Kabel und Anschlussart bestimmt werden.
