Visão geral do produto

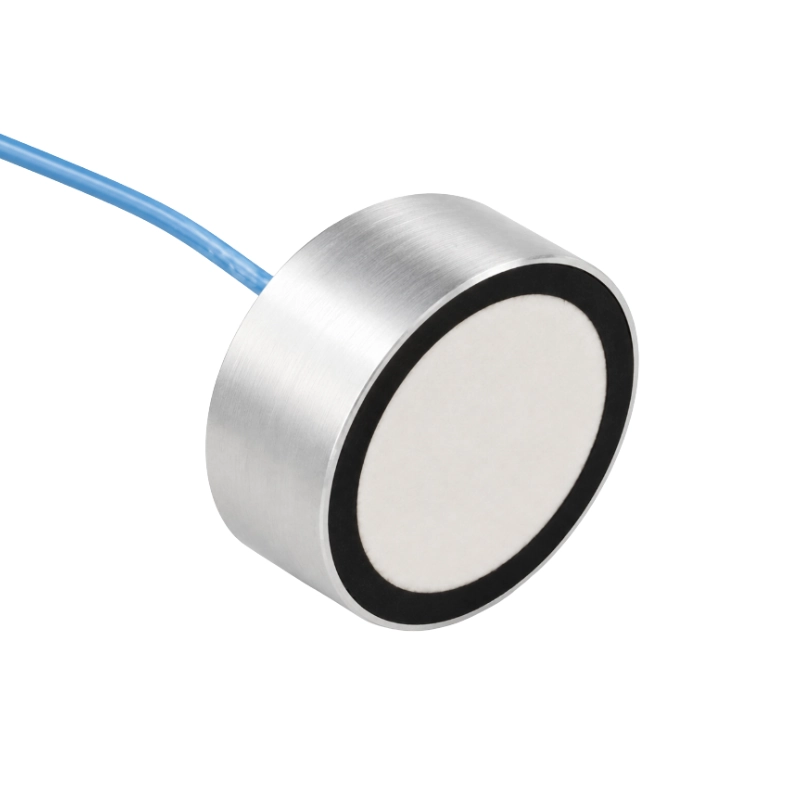

Os transdutores ultrassônicos de distância BBDM-300KR0P5M estão disponíveis em dois tamanhos: Φ13 × 8,5 mm e Φ10 × 7 mm. As duas versões operam a 300 kHz e oferecem alcance de detecção de referência de 0,10 a 0,50 m. A versão Φ13 × 8,5 mm tem resolução de 2 mm e conexão por cabo. A versão Φ10 × 7 mm apresenta tempo de oscilação residual inferior a 180 μs e pinos de contato para soldagem.
Principais características
- Alcance de detecção de referência de 0,10 a 0,50 m nas duas versões
- Versão Φ13 × 8,5 mm: resolução de 2 mm
- Ângulo do feixe: 7° a -3 dB na versão Φ13 × 8,5 mm; 9° na versão Φ10 × 7 mm
- Versão Φ10 × 7 mm: tempo de oscilação residual inferior a 180 μs
- Proteção IP65 nas duas versões
Especificações técnicas
| Parâmetro | Φ13 × 8,5 mm | Φ10 × 7 mm |
|---|---|---|
| Frequência central | 300 kHz | 300 kHz ±4% |
| Largura de banda | ±4% | ±5% |
| Alcance de detecção de referência | 0,10 a 0,50 m | 0,10 a 0,50 m |
| Zona morta | <0,1 m | — |
| Resolução | 2 mm | — |
| Ângulo do feixe | 7° (-3 dB) | 9° |
| Sensibilidade de transmissão/recepção | — | >1,0 V (excitação de 20 Vp-p, distância de 50 mm, ganho de 40 dB) |
| Capacitância estática | 200 pF ±100 pF | 700 pF ±20% |
| Impedância paralela mínima | 700 Ω ±30% | 220 Ω ±30% |
| Tensão máxima de operação | <400 V (ciclo de trabalho de pulso de 2%) | <50 V (ciclo de trabalho de pulso de 2%) |
| Tempo de oscilação residual | — | <180 μs |
| Temperatura de operação | -20 a 70 °C | -20 a 70 °C |
| Temperatura de armazenamento | — | -30 a 70 °C |
| Grau de proteção | IP65 | IP65 |
| Dimensões | Φ13 × 8,5 mm | Φ10 × 7 mm |
| Material da carcaça | ABS ou liga de alumínio | PBT |
| Comprimento do cabo | 50 mm de série; personalizável | — |
| Conexão | Cabo | Pinos de contato para soldagem |
| Dimensões dos pinos de contato (diâmetro × comprimento) | — | Φ0,6 × 10 mm |
| Montagem | Fixação pela superfície cilíndrica externa | — |
| Peso | 5 g | 1 g |
Aplicações
- Detecção precisa de posição a curta distância
- Detecção de proximidade em equipamentos compactos
- Contagem automatizada e detecção de presença
- Detecção de folhas duplas em papel e materiais finos
- Sistemas compactos OEM de medição de distância
