Descripción del producto

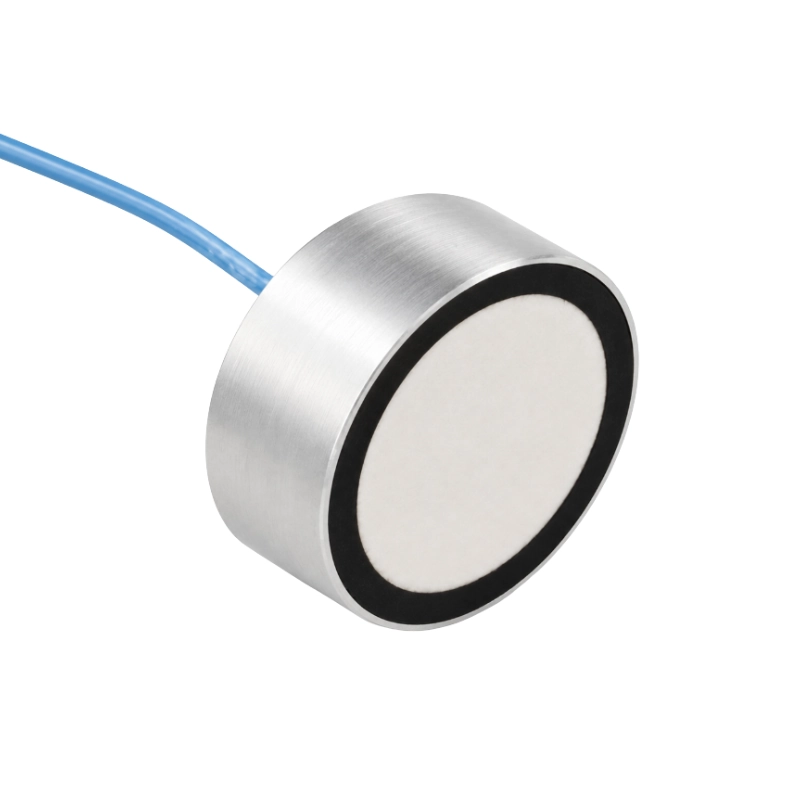

El BBDM-300KR0P5M está diseñado para medición en aire de corto alcance de 0,1 a 0,5 m. Están disponibles una configuración estándar de medición de distancia y una configuración compacta de baja oscilación residual. Es adecuado para sensado preciso de posición, detección de proximidad en equipos compactos, conteo automatizado y detección de doble hoja.
Características principales
- Rango de detección de referencia de 0,1 a 0,5 m
- Resolución de 2 mm en la configuración estándar
- Opción de ángulo de haz de 7° o 9°
- Tiempo de extinción inferior a 180 μs en la configuración compacta
- Protección IP65
Configuración estándar de medición
| Parámetro | Especificación |
|---|---|
| Frecuencia central | 300 kHz |
| Ancho de banda | ±4% |
| Rango de detección de referencia | 0,1 a 0,5 m |
| Zona ciega | <0,1 m |
| Resolución | 2 mm |
| Ángulo del haz | 7° |
| Capacitancia electrostática | 200 pF ±100 pF |
| Impedancia paralela mínima | 700 Ω ±30% |
| Tensión máxima de trabajo | <400 V con ciclo de trabajo de pulso del 2% |
| Temperatura de trabajo | -20 a 70°C |
| Grado de protección | IP65 |
| Dimensiones | Φ13 × 8,5 mm |
| Material de la carcasa | ABS o aleación de aluminio |
| Longitud del cable | 50 mm estándar; personalizable |
| Peso | Aproximadamente 5 g |
Configuración compacta de baja oscilación residual
| Parámetro | Especificación |
|---|---|
| Frecuencia central | 300 kHz ±4% |
| Ancho de banda | ±5% |
| Ángulo del haz | 9° |
| Sensibilidad de transmisión/recepción | >1,0 V a 20 Vp-p, 50 mm de separación y 40 dB de ganancia |
| Capacitancia electrostática | 700 pF ±20% |
| Impedancia paralela mínima | 220 Ω ±30% |
| Tensión máxima de trabajo | <50 V con ciclo de trabajo de pulso del 2% |
| Tiempo de extinción | <180 μs |
| Temperatura de trabajo | -20 a 70°C |
| Temperatura de almacenamiento | -30 a 70°C |
| Grado de protección | IP65 |
| Dimensiones | Φ10 × 7 mm |
| Material de la carcasa | PBT |
| Conexión | Pines de contacto |
| Peso | Aproximadamente 1 g |
Aplicaciones
- Sensado preciso de posición a corta distancia
- Detección de proximidad en equipos compactos
- Conteo automatizado y detección de presencia
- Detección de doble hoja para papel y materiales finos
- Sistemas compactos OEM de medición de distancia
Información para la selección
Para seleccionar el modelo, indique el material del objetivo, la distancia de medición, el requisito de resolución, el espacio de instalación, la tensión de excitación y el método de conexión.
