نظرة عامة على المنتج

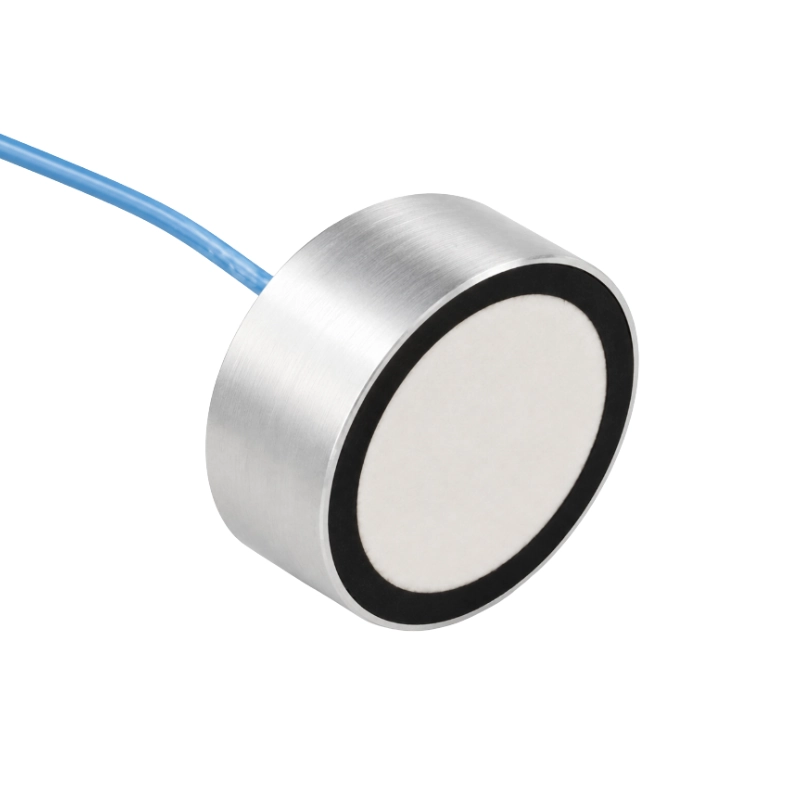

تتوفر محولات قياس المسافة بالموجات فوق الصوتية BBDM-300KR0P5M بمقاسين: Φ13 × 8.5 mm وΦ10 × 7 mm. يعمل كلا الإصدارين بتردد 300 kHz وبمدى كشف مرجعي من 0.10 إلى 0.50 m. يوفر إصدار Φ13 × 8.5 mm استبانة قدرها 2 mm وتوصيلًا بكابل. ويتميز إصدار Φ10 × 7 mm بزمن اهتزاز متبقٍ أقل من 180 μs وأطراف تلامس قابلة للحام.
الميزات الرئيسية
- مدى كشف مرجعي من 0.10 إلى 0.50 m لكلا الإصدارين
- إصدار Φ13 × 8.5 mm: استبانة قدرها 2 mm
- زاوية الحزمة: 7° عند -3 dB لإصدار Φ13 × 8.5 mm و9° لإصدار Φ10 × 7 mm
- إصدار Φ10 × 7 mm: زمن اهتزاز متبقٍ أقل من 180 μs
- درجة حماية IP65 لكلا الإصدارين
المواصفات الفنية
| البند | Φ13 × 8.5 mm | Φ10 × 7 mm |
|---|---|---|
| التردد المركزي | 300 kHz | 300 kHz ±4% |
| عرض النطاق | ±4% | ±5% |
| مدى الكشف المرجعي | من 0.10 إلى 0.50 m | من 0.10 إلى 0.50 m |
| المنطقة العمياء | <0.1 m | — |
| الاستبانة | 2 mm | — |
| زاوية الحزمة | 7° (-3 dB) | 9° |
| حساسية الإرسال والاستقبال | — | >1.0 V (جهد إثارة 20 Vp-p، ومسافة 50 mm، وكسب 40 dB) |
| السعة الساكنة | 200 pF ±100 pF | 700 pF ±20% |
| الحد الأدنى لمعاوقة التوازي | 700 Ω ±30% | 220 Ω ±30% |
| أقصى جهد تشغيل | <400 V (دورة عمل نبضية 2%) | <50 V (دورة عمل نبضية 2%) |
| زمن الاهتزاز المتبقي | — | <180 μs |
| درجة حرارة التشغيل | من -20 إلى 70 °C | من -20 إلى 70 °C |
| درجة حرارة التخزين | — | من -30 إلى 70 °C |
| درجة الحماية | IP65 | IP65 |
| الأبعاد | Φ13 × 8.5 mm | Φ10 × 7 mm |
| مادة الغلاف | ABS أو سبيكة ألمنيوم | PBT |
| طول الكابل | 50 mm قياسيًا؛ قابل للتخصيص | — |
| التوصيل | كابل | أطراف تلامس قابلة للحام |
| أبعاد أطراف التلامس (القطر × الطول) | — | Φ0.6 × 10 mm |
| طريقة التثبيت | التثبيت من السطح الأسطواني الخارجي | — |
| الوزن | 5 g | 1 g |
التطبيقات
- الكشف الدقيق عن الموضع على المدى القصير
- كشف القرب في المعدات المدمجة
- العد الآلي وكشف وجود الأجسام
- كشف الورقتين المتراكبتين في الورق والمواد الرقيقة
- أنظمة مدمجة لقياس المسافة للمصنّعين الأصليين للمعدات
