Produktübersicht

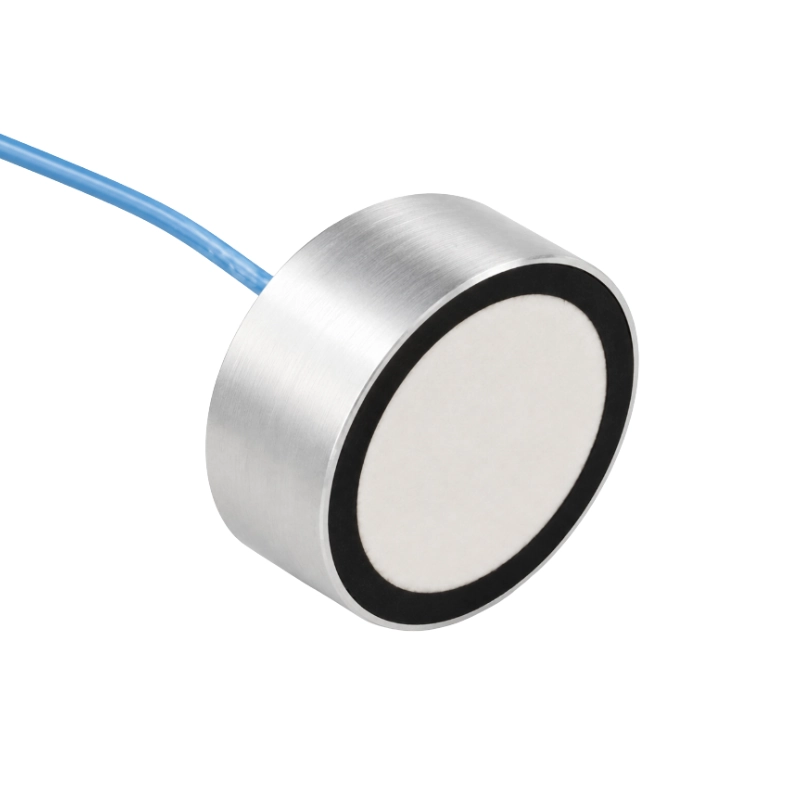

Der BBDM-300KR0P5M ist für Kurzstreckenmessung in Luft von 0,1 bis 0,5 m ausgelegt. Verfügbar sind eine Standard-Abstandsmesskonfiguration und eine kompakte Konfiguration mit geringer Nachschwingzeit. Er eignet sich für präzise Positionssensorik, Näherungserkennung in kompakten Geräten, automatisches Zählen und Doppelblatterkennung.
Hauptmerkmale
- Referenz-Erfassungsbereich von 0,1 bis 0,5 m
- 2 mm Auflösung in der Standardkonfiguration
- Wahlweise 7° oder 9° Strahlwinkel
- Nachschwingzeit unter 180 μs in der kompakten Konfiguration
- IP65-Schutz
Standard-Abstandsmesskonfiguration
| Parameter | Spezifikation |
|---|---|
| Mittenfrequenz | 300 kHz |
| Bandbreite | ±4% |
| Referenz-Erfassungsbereich | 0,1 bis 0,5 m |
| Blindzone | <0,1 m |
| Auflösung | 2 mm |
| Strahlwinkel | 7° |
| Elektrostatische Kapazität | 200 pF ±100 pF |
| Minimaler Parallelwiderstand | 700 Ω ±30% |
| Maximale Betriebsspannung | <400 V bei 2% Puls-Tastgrad |
| Betriebstemperatur | -20 bis 70°C |
| Schutzart | IP65 |
| Abmessungen | Φ13 × 8,5 mm |
| Gehäusematerial | ABS oder Aluminiumlegierung |
| Kabellänge | 50 mm Standard; kundenspezifisch anpassbar |
| Gewicht | Ca. 5 g |
Kompakte Low-Ringing-Konfiguration
| Parameter | Spezifikation |
|---|---|
| Mittenfrequenz | 300 kHz ±4% |
| Bandbreite | ±5% |
| Strahlwinkel | 9° |
| Sende-/Empfangsempfindlichkeit | >1,0 V bei 20 Vp-p, 50 mm Abstand und 40 dB Verstärkung |
| Elektrostatische Kapazität | 700 pF ±20% |
| Minimaler Parallelwiderstand | 220 Ω ±30% |
| Maximale Betriebsspannung | <50 V bei 2% Puls-Tastgrad |
| Nachschwingzeit | <180 μs |
| Betriebstemperatur | -20 bis 70°C |
| Lagertemperatur | -30 bis 70°C |
| Schutzart | IP65 |
| Abmessungen | Φ10 × 7 mm |
| Gehäusematerial | PBT |
| Anschluss | Kontaktstifte |
| Gewicht | Ca. 1 g |
Anwendungen
- Präzise Positionssensorik im Kurzstreckenbereich
- Näherungserkennung in kompakten Geräten
- Automatisches Zählen und Präsenzerkennung
- Doppelblatterkennung für Papier und dünne Materialien
- Kompakte OEM-Abstandsmesssysteme
Auswahlinformationen
Für die Auswahl geben Sie bitte Zielmaterial, Messdistanz, Auflösungsanforderung, Einbauraum, Ansteuerspannung und Anschlussart an.
