Visão geral do produto

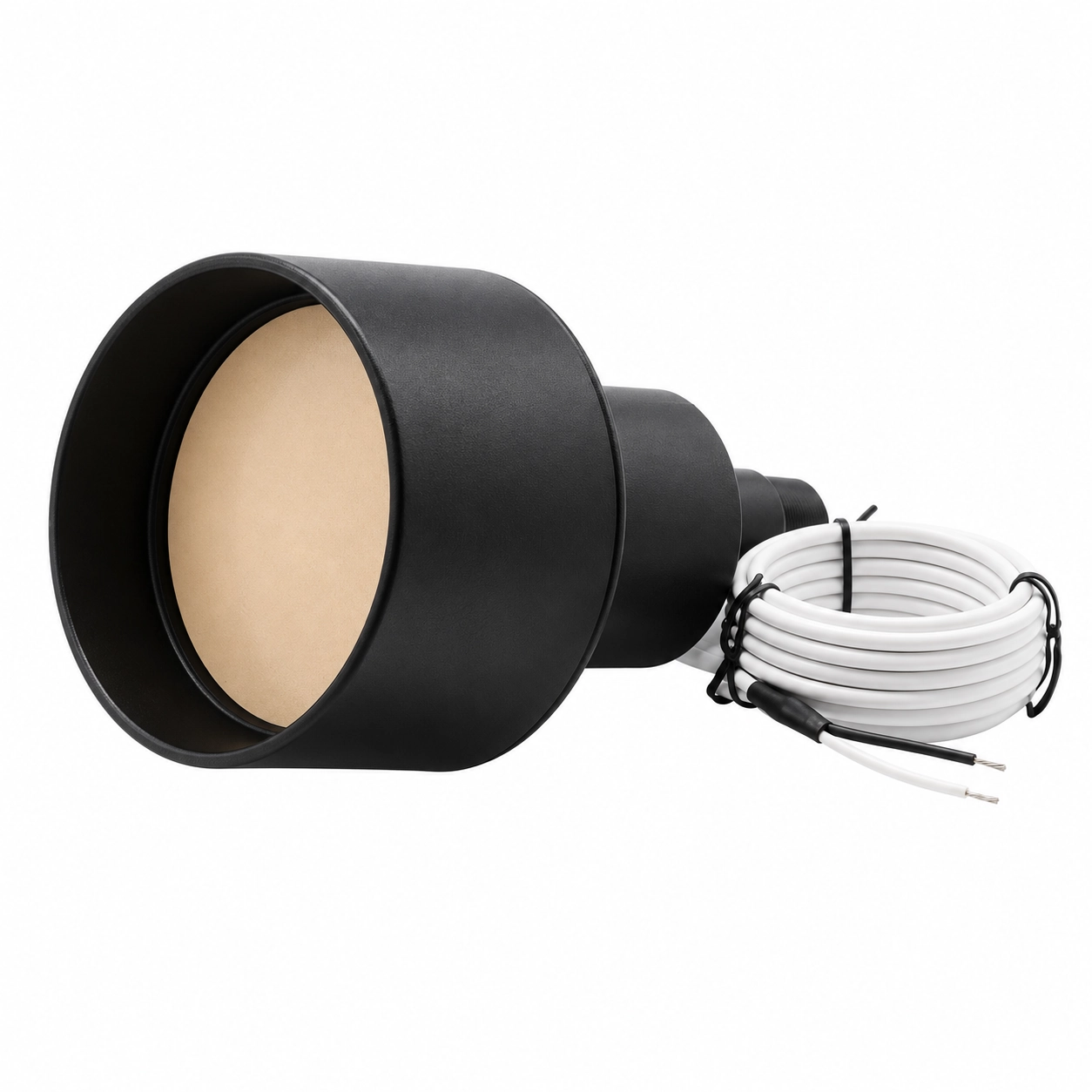

O BBDM-14KR45M é um transdutor ultrassônico de 14 kHz para medição de longas distâncias com acoplamento pelo ar, cobrindo de 1 a 45 m. O corpo vedado de PVC e a montagem rosqueada favorecem aplicações de detecção de posição e proximidade, monitoramento de tráfego, prevenção de obstáculos e medição de distância em equipamentos de grande porte.
Principais características
- Distância de detecção de referência de até 45 m
- Ângulo de feixe de 15° para cobertura de alvos a longa distância
- Corpo vedado de PVC
- Montagem rosqueada e comprimento de cabo personalizável
- Grau de proteção IP65
Especificações técnicas
| Parâmetro | Especificação |
|---|---|
| Frequência central de ressonância | 14 kHz ±2 kHz |
| Largura de banda | 1,5 kHz |
| Faixa de detecção de referência | 1 a 45 m |
| Zona cega | <1 m |
| Ângulo do feixe (ângulo total a -6 dB) | 15° ±2° |
| Sensibilidade | ≥-55 dB |
| Capacitância eletrostática | 8000 pF ±20% |
| Impedância paralela mínima | 280 Ω ±30% |
| Tensão máxima de operação | 4000 Vp-p com ciclo de trabalho de pulso de 2% |
| Temperatura de operação | -20 a 70°C |
| Temperatura de armazenamento | -40 a 85°C |
| Grau de proteção | IP65 |
| Dimensões | Φ140 × 235 mm |
| Material do corpo | PVC |
| Comprimento do cabo | 3 m como padrão; personalizável |
| Peso | Aproximadamente 2,5 kg |
Aplicações
- Detecção de posição de alvos e equipamentos de grande porte
- Detecção de proximidade a longa distância
- Detecção de tráfego e veículos
- Prevenção de obstáculos e monitoramento de áreas de segurança industrial
- Medição de distância em silos, espaços abertos e estruturas de grande porte
Informações para seleção
Para selecionar a configuração adequada, informe o material do alvo, a distância de medição, o espaço disponível para instalação, a temperatura ambiente, a tensão de acionamento e o comprimento do cabo.
