نظرة عامة على المنتج

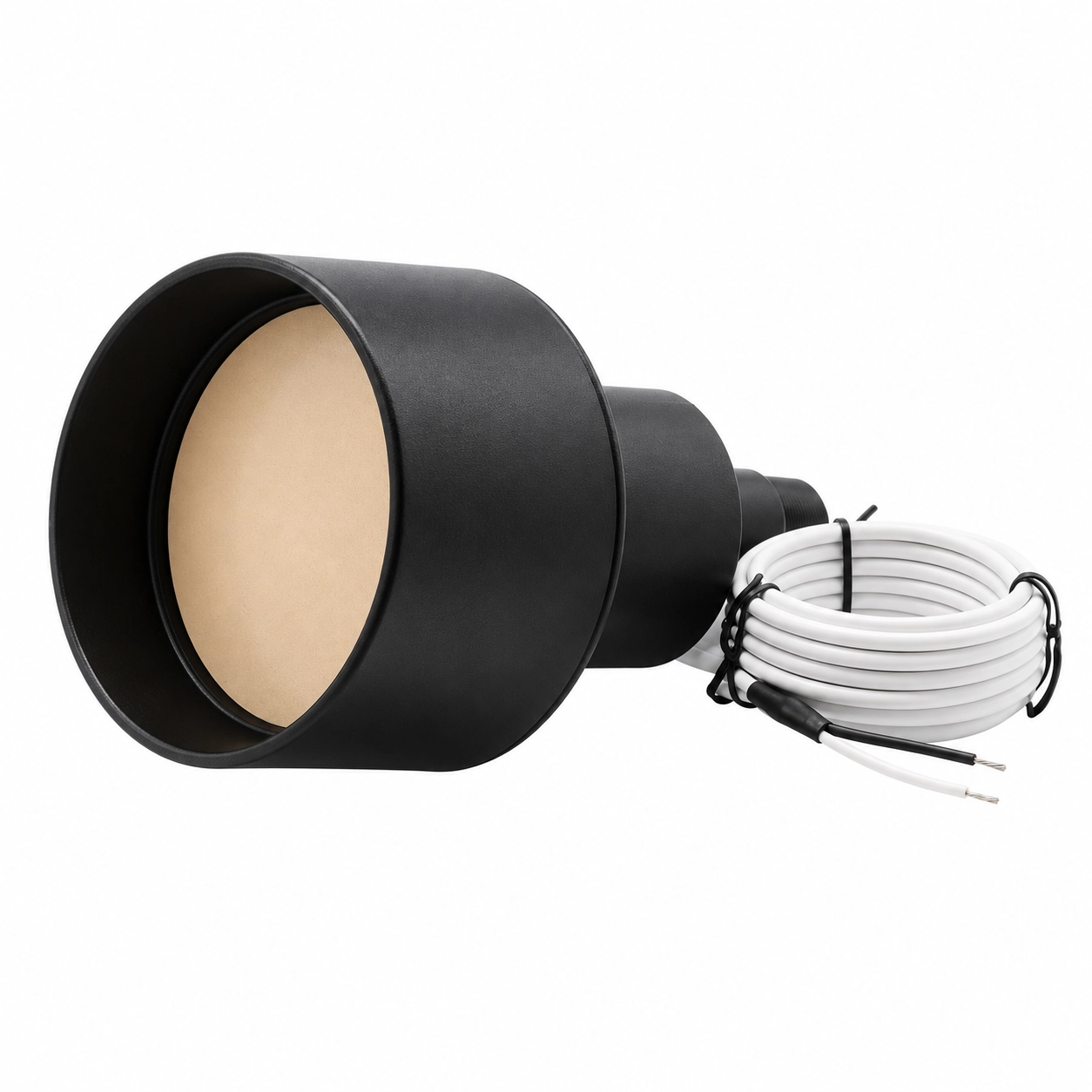

BBDM-14KR45M هو محول بالموجات فوق الصوتية بتردد 14 kHz، مصمم لقياس المسافات الطويلة في الهواء من 1 إلى 45 m. ويساعد غلافه المحكم المصنوع من PVC ونظام التثبيت اللولبي على استخدامه في استشعار الموضع، وكشف الاقتراب، ومراقبة حركة المرور، وتجنب العوائق، وقياس المسافات في المعدات الكبيرة.
الميزات الرئيسية
- مسافة كشف مرجعية تصل إلى 45 m
- زاوية حزمة 15° لتغطية الأهداف بعيدة المدى
- غلاف محكم مصنوع من PVC
- تثبيت لولبي مع إمكانية تخصيص طول الكابل
- درجة حماية IP65
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| تردد الرنين المركزي | 14 kHz ±2 kHz |
| عرض النطاق | 1.5 kHz |
| مدى الكشف المرجعي | من 1 إلى 45 m |
| المنطقة العمياء | <1 m |
| زاوية الحزمة (الزاوية الكاملة عند -6 dB) | 15° ±2° |
| الحساسية | ≥-55 dB |
| السعة الكهروستاتيكية | 8000 pF ±20% |
| الحد الأدنى للممانعة على التوازي | 280 Ω ±30% |
| الحد الأقصى لجهد التشغيل | 4000 Vp-p عند دورة تشغيل نبضية 2% |
| درجة حرارة التشغيل | -20 إلى 70°C |
| درجة حرارة التخزين | -40 إلى 85°C |
| درجة الحماية | IP65 |
| الأبعاد | Φ140 × 235 mm |
| مادة الغلاف | PVC |
| طول الكابل | 3 m قياسي؛ قابل للتخصيص |
| الوزن | نحو 2.5 kg |
التطبيقات
- كشف موضع الأهداف والمعدات الكبيرة
- استشعار الاقتراب بعيد المدى
- كشف حركة المرور والمركبات
- تجنب العوائق ومراقبة مناطق السلامة في البيئات الصناعية
- قياس المسافات في الصوامع والمساحات المفتوحة والمنشآت الكبيرة
معلومات الاختيار
لاختيار التكوين المناسب، حدد مادة الهدف، ومسافة القياس، ومساحة التركيب، ودرجة الحرارة المحيطة، وجهد التشغيل، وطول الكابل.
