Produktübersicht

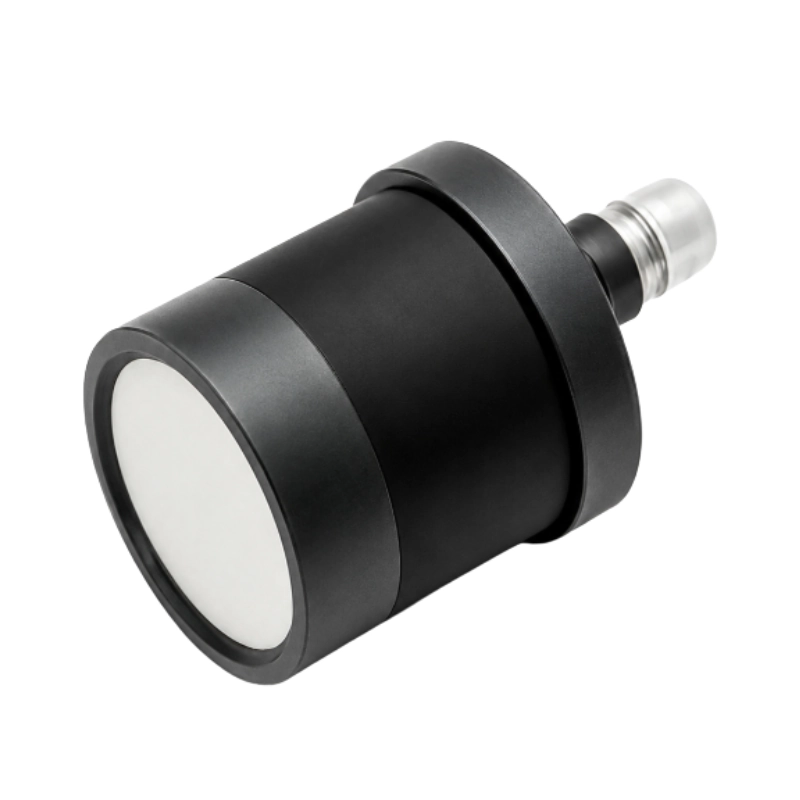

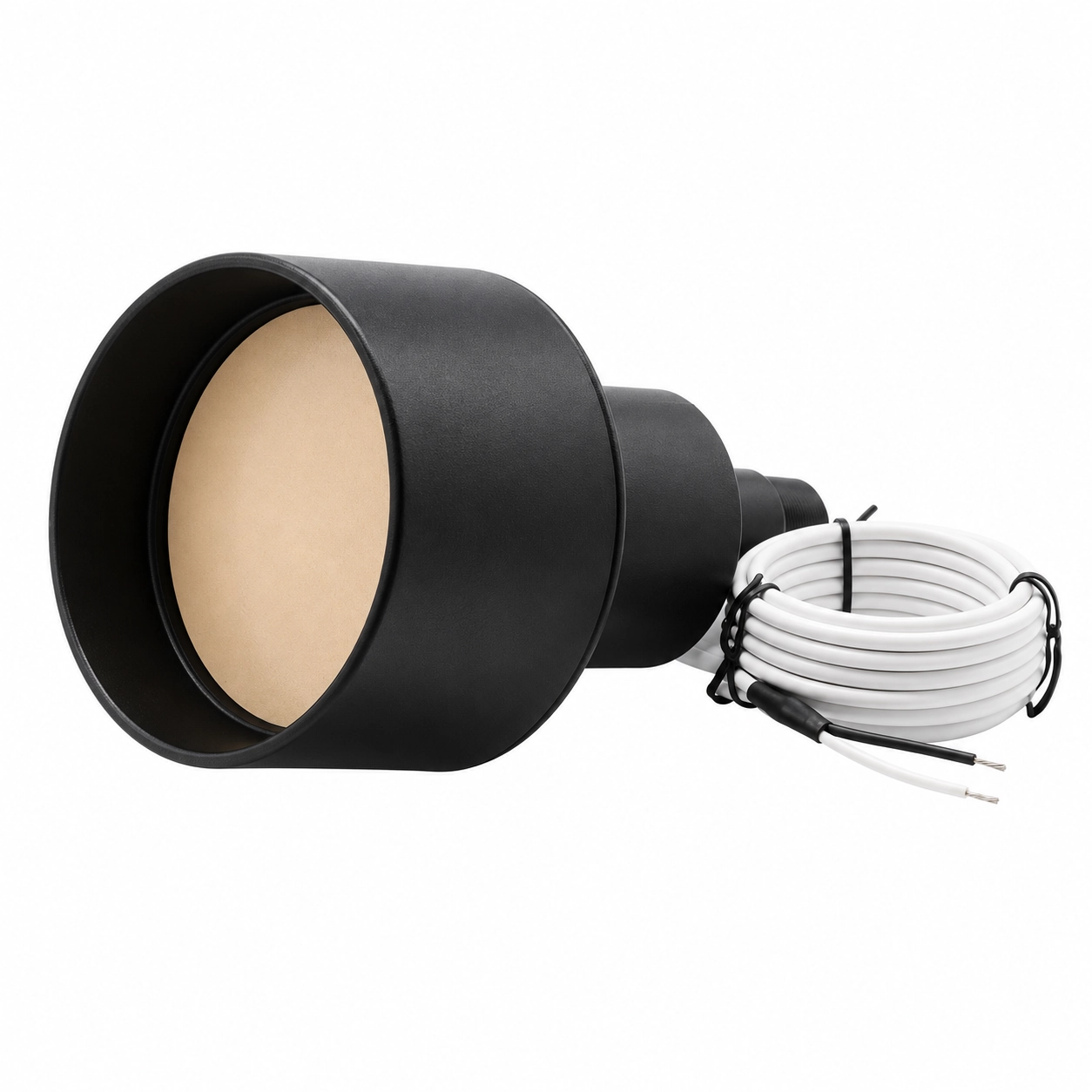

Der BBDM-14KR45M ist ein 14-kHz-Ultraschallwandler für die berührungslose Abstandsmessung über große Entfernungen von 1 bis 45 m in Luft. Sein abgedichtetes PVC-Gehäuse und die Gewindemontage eignen sich für Positions-, Näherungs- und Verkehrserkennung, Hindernisvermeidung sowie Abstandsmessung an großen Anlagen.
Wichtige Eigenschaften
- Referenz-Erkennungsbereich bis 45 m
- Strahlwinkel von 15° für die Erfassung weit entfernter Ziele
- Abgedichtetes PVC-Gehäuse
- Gewindemontage und anpassbare Kabellänge
- Schutzart IP65
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Zentrale Resonanzfrequenz | 14 kHz ±2 kHz |
| Bandbreite | 1,5 kHz |
| Referenz-Erkennungsbereich | 1 bis 45 m |
| Blindzone | <1 m |
| Strahlwinkel (Gesamtwinkel bei -6 dB) | 15° ±2° |
| Empfindlichkeit | ≥-55 dB |
| Elektrostatische Kapazität | 8000 pF ±20% |
| Minimale parallele Impedanz | 280 Ω ±30% |
| Maximale Betriebsspannung | 4000 Vp-p bei 2 % Impulstastgrad |
| Betriebstemperatur | -20 bis 70 °C |
| Lagertemperatur | -40 bis 85 °C |
| Schutzart | IP65 |
| Abmessungen | Φ140 × 235 mm |
| Gehäusematerial | PVC |
| Kabellänge | 3 m Standard; anpassbar |
| Gewicht | Etwa 2,5 kg |
Anwendungen
- Positionserkennung großer Ziele und Anlagen
- Näherungserkennung über große Entfernungen
- Fahrzeug- und Verkehrserkennung
- Industrielle Hindernisvermeidung und Überwachung von Sicherheitszonen
- Abstandsmessung in Silos, freien Bereichen und großen Strukturen
Auswahlinformationen
Für die Auswahl sind Zielmaterial, Messabstand, Einbauraum, Umgebungstemperatur, Ansteuerspannung und Kabellänge anzugeben.
