Descripción general del producto

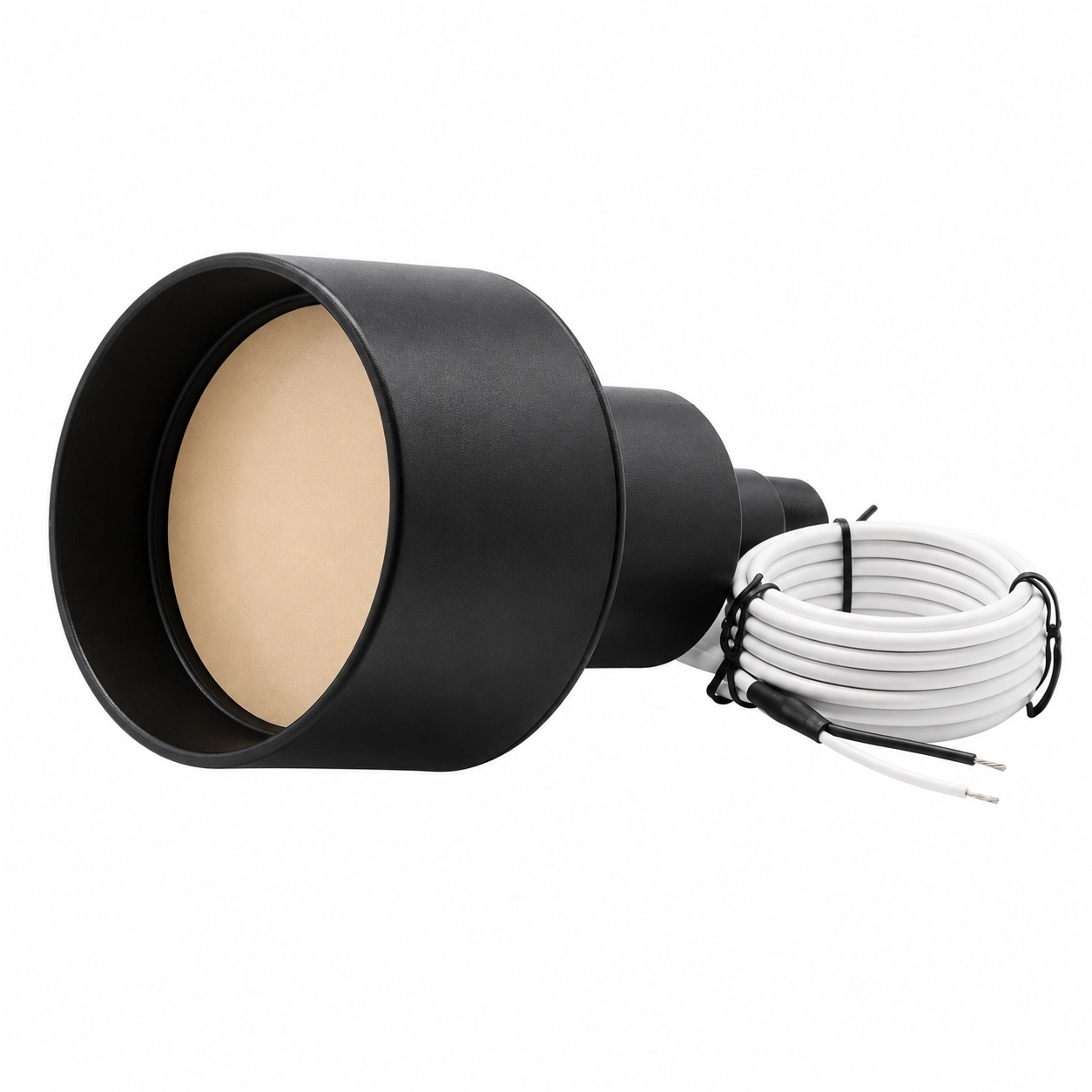

El BBDM-14KR45M es un transductor ultrasónico de 14 kHz para medición de distancia de largo alcance en el aire, de 1 a 45 m. Su carcasa estanca de PVC y su montaje roscado permiten la detección de posición, proximidad y tráfico, la evitación de obstáculos y la medición de distancia en equipos de gran tamaño.
Características principales
- Distancia de detección de referencia de hasta 45 m
- Ángulo de haz de 15° para cubrir objetivos a larga distancia
- Carcasa estanca de PVC
- Montaje roscado y longitud de cable personalizable
- Protección IP65
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Frecuencia central de resonancia | 14 kHz ±2 kHz |
| Ancho de banda | 1,5 kHz |
| Alcance de detección de referencia | 1 a 45 m |
| Zona muerta | <1 m |
| Ángulo de haz (ángulo completo a -6 dB) | 15° ±2° |
| Sensibilidad | ≥-55 dB |
| Capacitancia electrostática | 8000 pF ±20% |
| Impedancia paralela mínima | 280 Ω ±30% |
| Tensión máxima de funcionamiento | 4000 Vp-p con un ciclo de trabajo de impulsos del 2% |
| Temperatura de funcionamiento | -20 a 70 °C |
| Temperatura de almacenamiento | -40 a 85 °C |
| Grado de protección | IP65 |
| Dimensiones | Φ140 × 235 mm |
| Material de la carcasa | PVC |
| Longitud del cable | 3 m estándar; personalizable |
| Peso | Aproximadamente 2,5 kg |
Aplicaciones
- Detección de posición de objetivos y equipos de gran tamaño
- Detección de proximidad a larga distancia
- Detección de vehículos y monitorización del tráfico
- Evitación de obstáculos y supervisión de zonas de seguridad industriales
- Medición de distancia en silos, espacios abiertos y estructuras grandes
Información de selección
Para seleccionar el producto, indique el material del objetivo, la distancia de medición, el espacio de instalación, la temperatura ambiente, la tensión de accionamiento y la longitud del cable.
