Présentation du produit

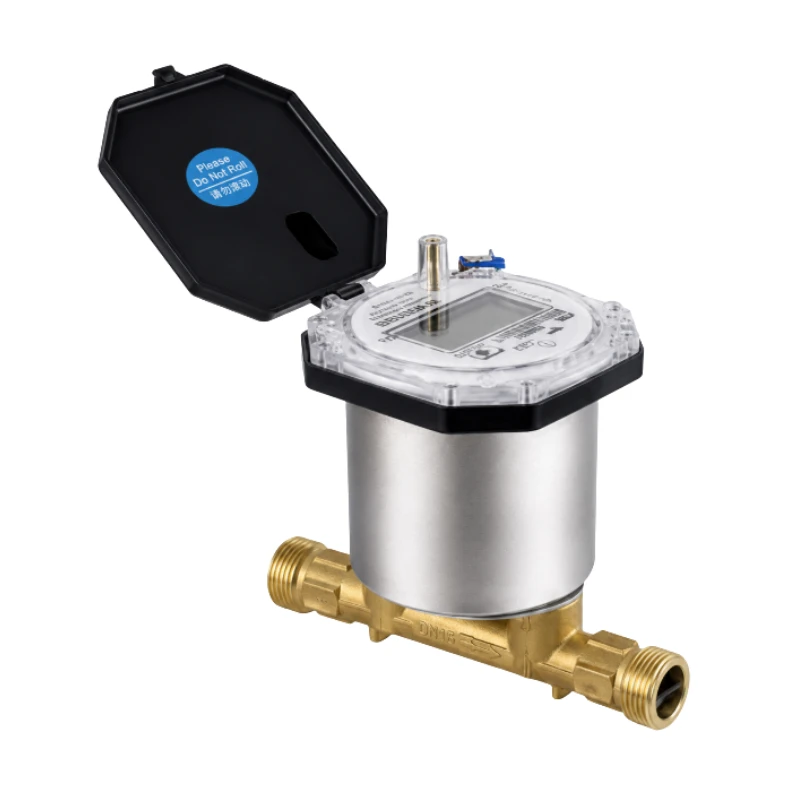

Le BBUWM-V est un compteur d’eau ultrasonore commandé par vanne. Il calcule le débit à partir de la différence de temps de propagation des signaux ultrasonores amont et aval, mesure, affiche et enregistre la consommation, et intègre une vanne motorisée pour la fermeture et la réouverture à distance.
Les communications NB-IoT/CAT.1, RS485 et M-BUS permettent l’intégration aux systèmes de relève et de gestion de l’eau. Des versions DN15, DN20 et DN25 sont disponibles.
Caractéristiques principales
- Mesure ultrasonore par temps de transit sans turbine mécanique
- Vanne motorisée intégrée pour la commande à distance
- Communications NB-IoT/CAT.1, RS485 et M-BUS
- Rapport de mesure R125 à R500
- Mesure des débits direct et inverse
- Indice de protection IP68
- Jusqu’à 750 jours d’enregistrements locaux
- Alarmes de fuite, rupture, entartrage et consommation anormale en option
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Diamètre nominal | DN15, DN20, DN25 |
| Résolution du volume cumulé | 0,000001 m³ |
| Résolution du débit instantané | 0,000001 m³/h |
| Courant statique | ≤30 µA |
| Durée de vie de la batterie | >6 ans |
| Affichage | LCD 8 chiffres |
| Classe de température | T30 ; T30/T50 selon la configuration |
| Classe de pression | MAP16 |
| Classe de perte de pression | Δp25, Δp40 |
| Indice de protection | IP68 |
| Classe de précision | Classe 2 |
| Environnement électromagnétique | E2 |
| Classe de sévérité environnementale | Classe 0 |
| Installation | Horizontale ou verticale |
| Sensibilité au profil d’écoulement | U5/D3 ou U0/D0 |
| Débit inverse | Pris en charge |
| Communication | NB-IoT/CAT.1, RS485, M-BUS |
Configurations de débit
| Diamètre | Débit permanent Q3 | Débit de surcharge Q4 | Débit de transition Q2 | Débit minimal Q1 | Rapports R disponibles |
|---|---|---|---|---|---|
| DN15 | 2,5 m³/h | 1,25 × Q3 | 1,6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
| DN20 | 4 m³/h | 1,25 × Q3 | 1,6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
| DN25 | 6,3 m³/h | 1,25 × Q3 | 1,6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
Erreur maximale admissible
- De Q1 à moins de Q2 : ±5 %
- De Q2 à Q4 : ±2 % jusqu’à 30 °C et ±3 % au-delà de 30 °C
Dimensions et raccordements
| Diamètre | Longueur L | Largeur W | Hauteur H | Poids | Filetage du corps | Filetage de raccord |
|---|---|---|---|---|---|---|
| DN15 | 165 mm | 103 mm | 148 mm | 1 kg | G3/4B | R1/2 |
| DN20 | 195 mm | 103 mm | 154 mm | 1,2 kg | G1B | R3/4 |
| DN25 | 225 mm | 103 mm | 160 mm | 1,5 kg | G1 1/4B | R1 |
Normes applicables
- GB/T 778.1-3-2017
- JJG 162-2019
- CJ/T 434-2013
- EN 13757-4 Wireless M-Bus
