Trajet acoustique à 150 kHz pour la mesure du vecteur vent

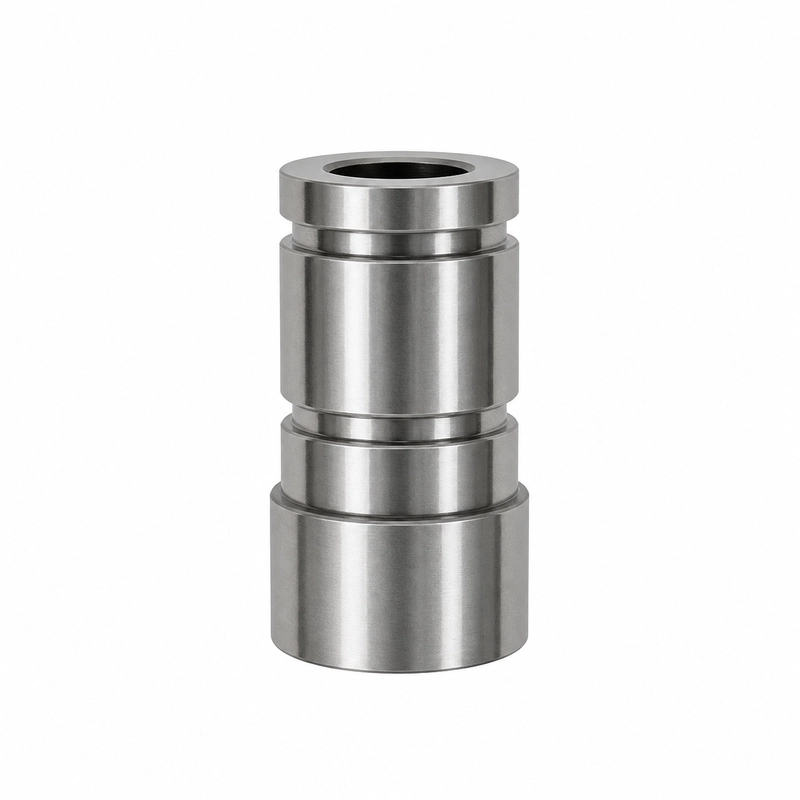

Le BBFM-V150K est un transducteur ultrasonore de vitesse et de direction du vent pour anémomètres 2D et 3D, surveillance météorologique, mesure des flux d’air de ventilation et suivi des gaines industrielles. Sa fréquence centrale est de 150 kHz ±5% et sa portée de référence de 0,12 à 2 m.
L’angle à mi-puissance de 9° ±10% à -3 dB guide le dimensionnement du trajet entre transducteurs. La géométrie doit être définie selon l’architecture de mesure 2D ou 3D.
Caractéristiques techniques vérifiées
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-V150K |
| Fréquence centrale | 150 kHz ±5% |
| Portée recommandée | 0,12 à 2 m |
| Impédance minimale | 240 Ω ±20% |
| Capacité | 900 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <600 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | 16 kgf ou 1,6 MPa au maximum |
| Angle à mi-puissance | 9° ±10% à -3 dB |
| Matériau du boîtier | Alliage de titane |
| Montage | Se reporter au plan d’encombrement |
| Indice de protection | IP68 |
| Masse | 75 g ±5% avec câble de 25 cm |
Disposition des transducteurs et électronique
Dans un anémomètre multiaxe, l’espacement et l’orientation des transducteurs doivent rester dans la portée de référence de 0,12 à 2 m tout en intégrant l’angle de 9°, le trajet de l’air et les dégagements mécaniques.
L’électronique d’émission-réception doit être adaptée à l’impédance minimale de 240 Ω ±20% et à la capacité de 900 pF ±20% à 1 kHz. La tension de crête doit rester inférieure à 600 Vpp.
Intégration mécanique et environnementale
Le fonctionnement est spécifié de -40 à +80°C, jusqu’à 16 kgf ou 1,6 MPa et avec un indice IP68. La masse de 75 g ±5% correspond à la version dotée d’un câble de 25 cm.
- Anémomètres ultrasonores 2D et 3D
- Surveillance météorologique
- Mesure des flux d’air de ventilation
- Surveillance des gaines industrielles
Avant l’intégration, confirmer le trajet acoustique, la géométrie du vecteur vent, les cotes de montage, l’environnement mécanique, l’électronique, le câble et le raccordement.
