Recorrido acústico de 150 kHz para medir el vector del viento

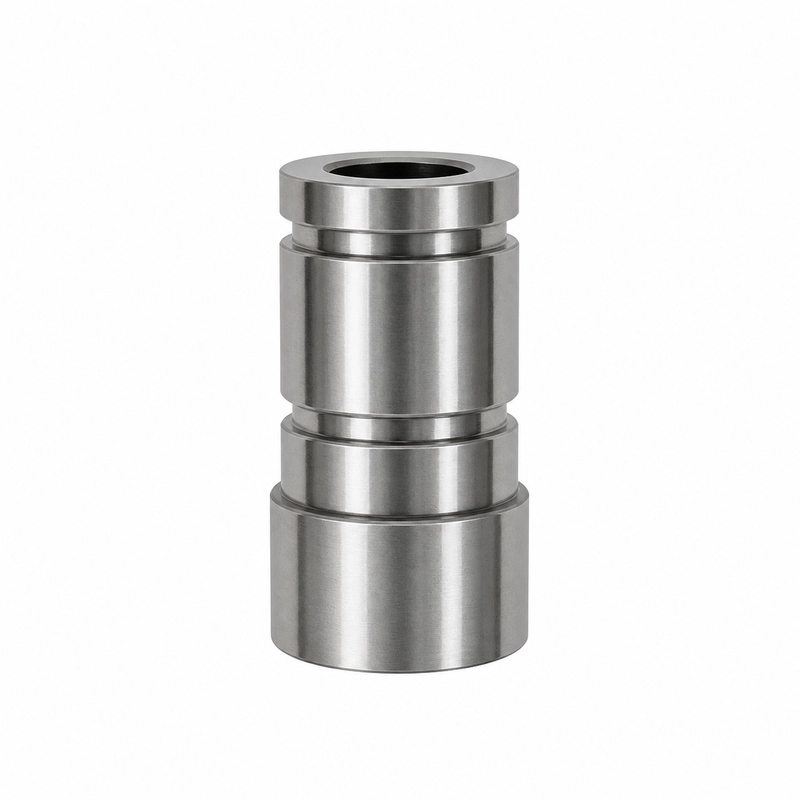

El BBFM-V150K es un transductor ultrasónico de velocidad y dirección del viento para anemómetros 2D y 3D, control meteorológico, medición del aire de ventilación y supervisión de conductos industriales. Su frecuencia central es de 150 kHz ±5% y el alcance de referencia de 0,12 a 2 m.
El ángulo de media potencia de 9° ±10% a -3 dB sirve para dimensionar el recorrido entre transductores. La geometría debe definirse para la disposición de medida 2D o 3D seleccionada.
Especificaciones técnicas verificadas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-V150K |
| Frecuencia central | 150 kHz ±5% |
| Alcance recomendado | 0,12 a 2 m |
| Impedancia mínima | 240 Ω ±20% |
| Capacitancia | 900 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <600 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | 16 kgf o 1,6 MPa como máximo |
| Ángulo de media potencia | 9° ±10% a -3 dB |
| Material de la carcasa | Aleación de titanio |
| Montaje | Consultar el plano dimensional |
| Grado de protección | IP68 |
| Peso | 75 g ±5% con cable de 25 cm |
Disposición de transductores y electrónica
En un anemómetro multieje, la separación y orientación de los transductores deben situarse dentro del alcance de referencia de 0,12 a 2 m, considerando el ángulo de 9°, el recorrido del aire y las holguras mecánicas.
La electrónica de emisión y recepción debe adaptarse a la impedancia mínima de 240 Ω ±20% y a la capacitancia de 900 pF ±20% a 1 kHz. La tensión de pico debe mantenerse por debajo de 600 Vpp.
Integración ambiental y mecánica
El funcionamiento está especificado de -40 a +80°C, hasta 16 kgf o 1,6 MPa y con protección IP68. El peso de 75 g ±5% corresponde a la versión con cable de 25 cm.
- Anemómetros ultrasónicos 2D y 3D
- Control meteorológico
- Medición del caudal de aire de ventilación
- Supervisión de conductos industriales
Antes de la integración deben confirmarse el recorrido acústico, la geometría del vector del viento, las dimensiones de montaje, la estructura circundante, la electrónica, el cable y la conexión.
