150-kHz-Schallstrecke zur Messung des Windvektors

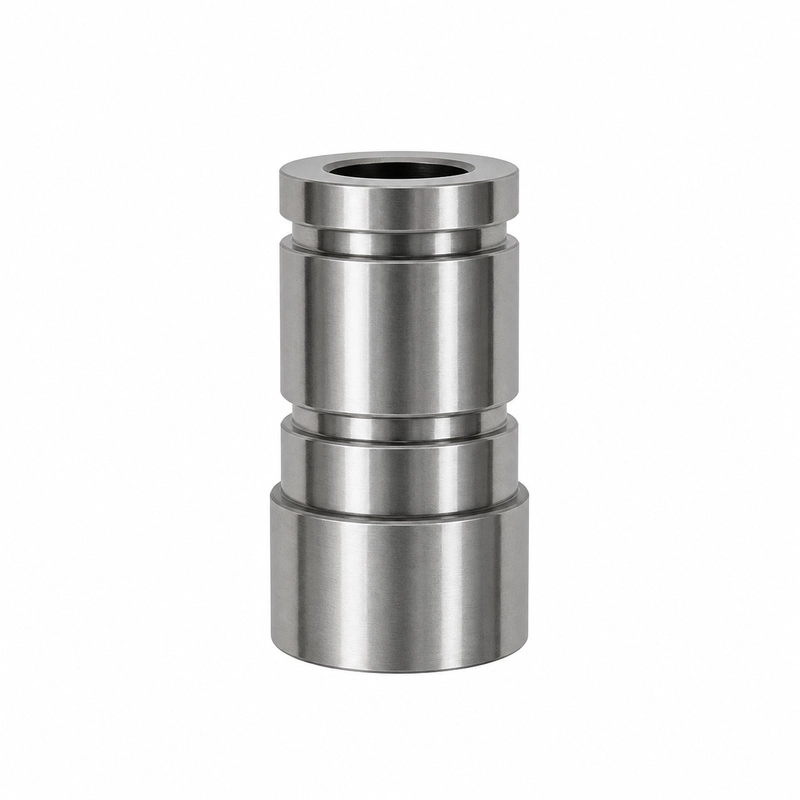

Der BBFM-V150K ist ein Ultraschallwandler zur Messung von Windgeschwindigkeit und Windrichtung in 2D- und 3D-Ultraschallanemometern, Wetterüberwachung, Lüftungsströmungsmessung und industrieller Kanalüberwachung. Die Mittenfrequenz beträgt 150 kHz ±5%, der Referenzbereich 0,12 bis 2 m.
Der Halbwertswinkel von 9° ±10% bei -3 dB dient zur Auslegung der Schallstrecke zwischen den Wandlern. Die Geometrie ist passend zur vorgesehenen 2D- oder 3D-Messanordnung festzulegen.
Geprüfte technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-V150K |
| Mittenfrequenz | 150 kHz ±5% |
| Empfohlener Bereich | 0,12 bis 2 m |
| Minimale Impedanz | 240 Ω ±20% |
| Kapazität | 900 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <600 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Zulässiger Druck | Höchstens 16 kgf oder 1,6 MPa |
| Halbwertswinkel | 9° ±10% bei -3 dB |
| Gehäusewerkstoff | Titanlegierung |
| Montage | Siehe Maßzeichnung |
| Schutzart | IP68 |
| Gewicht | 75 g ±5% mit 25 cm Kabel |
Wandleranordnung und Elektronik
Bei einem Mehrachsen-Anemometer sind Wandlerabstand und -ausrichtung innerhalb des Referenzbereichs von 0,12 bis 2 m festzulegen. Dabei müssen der 9°-Winkel, die Luftströmung und mechanische Freiräume berücksichtigt werden.
Die Sende- und Empfangselektronik muss auf die minimale Impedanz von 240 Ω ±20% und die Kapazität von 900 pF ±20% bei 1 kHz abgestimmt sein. Die Spitzenspannung muss unter 600 Vpp bleiben.
Umgebungs- und mechanische Integration
Der Betrieb ist von -40 bis +80°C, bis 16 kgf oder 1,6 MPa und mit Schutzart IP68 spezifiziert. Das Gewicht von 75 g ±5% gilt für die Ausführung mit 25 cm Kabel.
- 2D- und 3D-Ultraschallanemometer
- Meteorologische Überwachung
- Luftströmungsmessung in Lüftungsanlagen
- Überwachung industrieller Luftkanäle
Vor der Integration sind Schallstrecke, Windvektorgeometrie, Einbaumaße, umgebende Konstruktion, Elektronik, Kabellänge und Anschlussart festzulegen.
