Télémétrie et mesure de profondeur sous-marines

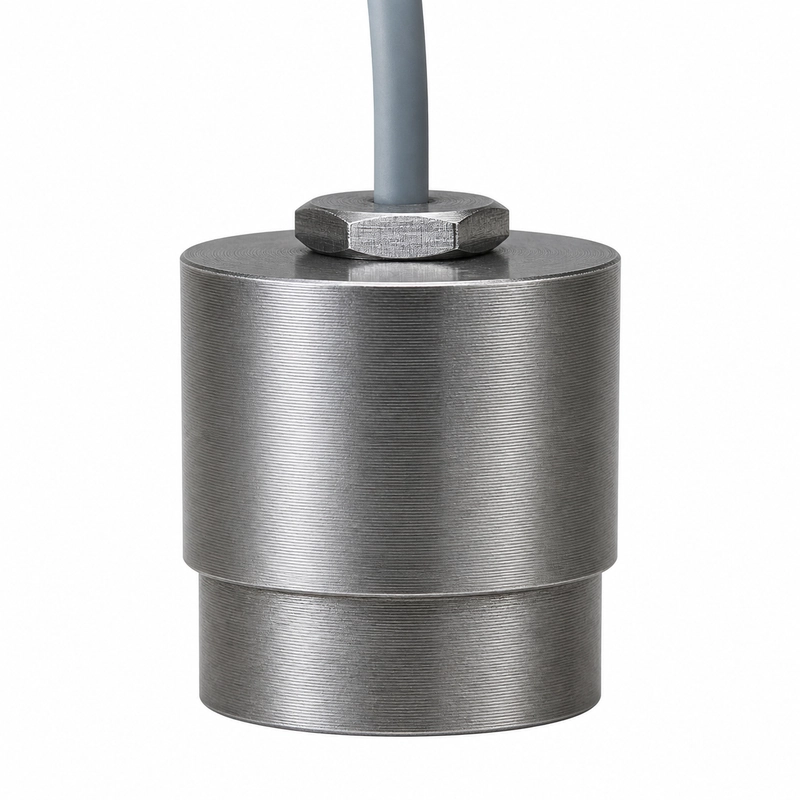

Le BBDM-D25K est un transducteur ultrasonore sous-marin de 25 kHz destiné aux mesures de distance et de profondeur. Il convient à l’évitement d’obstacles par les robots sous-marins, aux mesures dans les bassins et plans d’eau ainsi qu’à la détection de cibles immergées.
Caractéristiques électriques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-D25K |
| Impédance minimale | 10 000 Ω ±20 % |
| Capacité | 1 300 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <450 Vpp |
| Matériau du boîtier | 304 |
| Indice de protection | IP68 |
Configurations acoustiques disponibles
| Fréquence centrale | Portée recommandée | Champ acoustique | Température de fonctionnement | Pression admissible |
|---|---|---|---|---|
| 25 kHz ±1 kHz | 200 m | 180° | -40 à +80 °C | ≤10 kgf ou 1 MPa |
| 25 kHz ±5 % | 500 m | Omnidirectionnel dans le plan horizontal | -10 à +40 °C | ≤3 kgf ou 0,3 MPa |
Applications
- Télémétrie et mesure de profondeur sous-marines
- Évitement d’obstacles par les robots sous-marins
- Mesure de distance dans les réservoirs et plans d’eau
- Détection de cibles sous-marines
Sélection du système
La portée et le champ acoustique requis doivent être évalués avec la température et la pression de la configuration sélectionnée. Le milieu de fonctionnement, la taille et l’état de surface de la cible, l’espace d’installation, le niveau de protection ainsi que l’électronique d’émission-réception doivent également être pris en compte.
