Unterwasser-Distanz- und Tiefenmessung

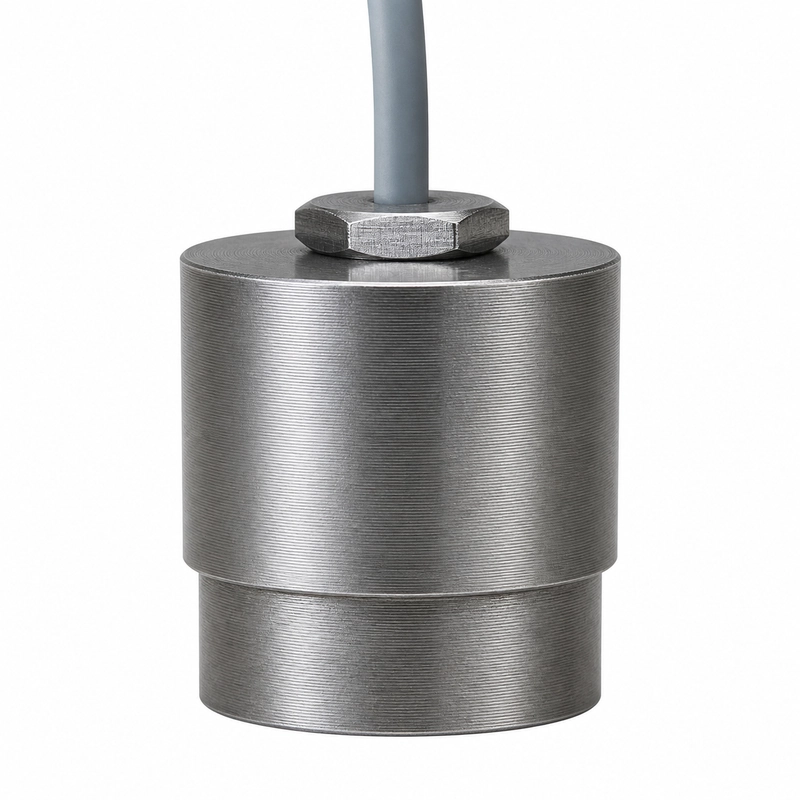

Der BBDM-D25K ist ein 25-kHz-Unterwasser-Ultraschallwandler für Distanz- und Tiefenmessungen. Er eignet sich für die Hindernisvermeidung von Unterwasserrobotern, Messungen in Becken und Gewässern sowie die Detektion von Unterwasserzielen.
Elektrische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-D25K |
| Minimale Impedanz | 10.000 Ω ±20 % |
| Kapazität | 1.300 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <450 Vpp |
| Gehäusewerkstoff | 304 |
| Schutzart | IP68 |
Verfügbare akustische Ausführungen
| Mittenfrequenz | Empfohlene Reichweite | Schallfeld | Betriebstemperatur | Druckfestigkeit |
|---|---|---|---|---|
| 25 kHz ±1 kHz | 200 m | 180° | -40 bis +80 °C | ≤10 kgf oder 1 MPa |
| 25 kHz ±5 % | 500 m | Horizontal omnidirektional | -10 bis +40 °C | ≤3 kgf oder 0,3 MPa |
Anwendungen
- Unterwasser-Distanz- und Tiefenmessung
- Hindernisvermeidung von Unterwasserrobotern
- Abstandsmessung in Becken und Gewässern
- Detektion von Unterwasserzielen
Systemauswahl
Die erforderliche Reichweite und das Schallfeld sind zusammen mit der Betriebstemperatur und Druckfestigkeit der gewählten Ausführung zu bewerten. Zusätzlich sind Betriebsmedium, Zielgröße und Oberflächenbeschaffenheit, verfügbarer Einbauraum, Schutzanforderungen sowie die Sende- und Empfangselektronik zu berücksichtigen.
