Medición subacuática de distancia y profundidad

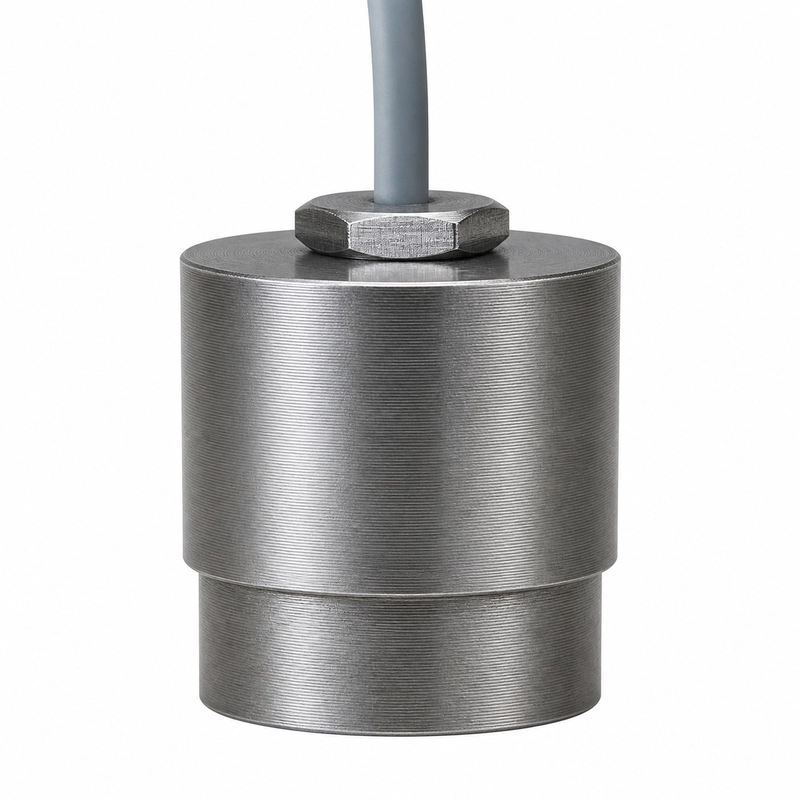

El BBDM-D25K es un transductor ultrasónico subacuático de 25 kHz para medir distancias y profundidades. Está indicado para evitar obstáculos en robots submarinos, realizar mediciones en depósitos y masas de agua, y detectar objetivos sumergidos.
Especificaciones eléctricas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-D25K |
| Impedancia mínima | 10.000 Ω ±20 % |
| Capacitancia | 1.300 pF ±20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <450 Vpp |
| Material de la carcasa | 304 |
| Grado de protección | IP68 |
Configuraciones acústicas disponibles
| Frecuencia central | Alcance recomendado | Campo acústico | Temperatura de trabajo | Presión admisible |
|---|---|---|---|---|
| 25 kHz ±1 kHz | 200 m | 180° | -40 a +80 °C | ≤10 kgf o 1 MPa |
| 25 kHz ±5 % | 500 m | Omnidireccional en el plano horizontal | -10 a +40 °C | ≤3 kgf o 0,3 MPa |
Aplicaciones
- Medición subacuática de distancia y profundidad
- Prevención de obstáculos para robots subacuáticos
- Medición de distancia en depósitos y masas de agua
- Detección de objetivos subacuáticos
Selección del sistema
El alcance y el campo acústico requeridos deben evaluarse junto con la temperatura y la presión de la configuración seleccionada. También deben considerarse el medio de trabajo, el tamaño y el estado superficial del objetivo, el espacio de instalación, el grado de protección y la electrónica de emisión y recepción.
