Mesure de distance à 90 kHz dans un format léger

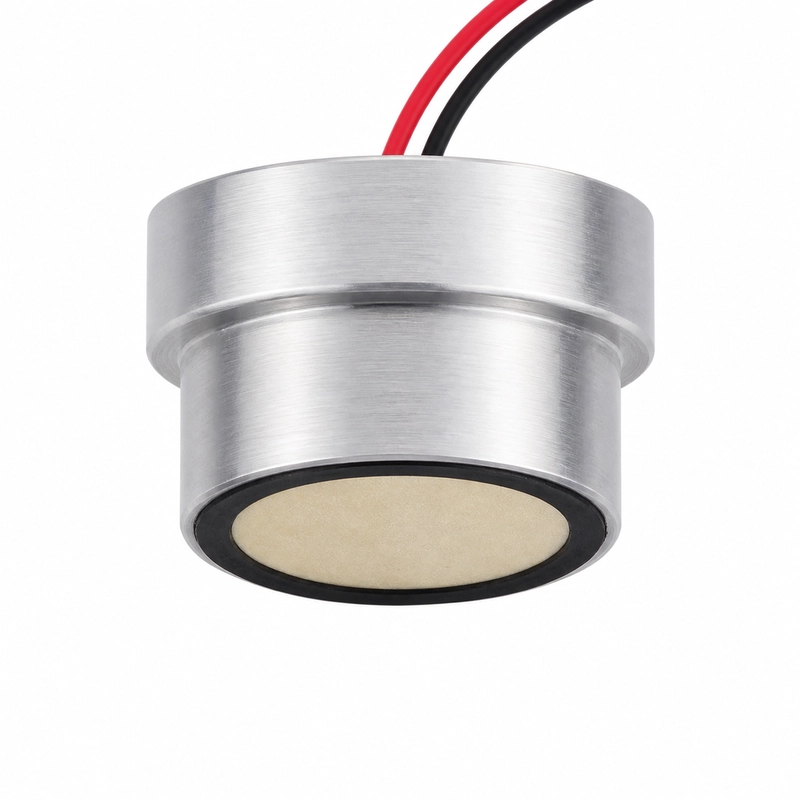

Le BBDM-90KR5M est un transducteur ultrasonique aérien à fréquence centrale de 90 kHz, avec une portée de référence de 0,3 à 5 m. Son angle à mi-puissance spécifié à -3 dB est de 11,5°, avec une tolérance de ±10%.
Le transducteur pèse 23 g ±5% et dispose de fils de 8,5 cm. Il est destiné à la détection de proximité en automatisation, au positionnement à courte distance, au comptage et à la détection de cibles ainsi qu’à la mesure de niveau compacte. Son indice de protection est IP68 et sa plage de fonctionnement s’étend de -40 à +80 °C.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-90KR5M |
| Fréquence centrale | 90 kHz ±5% |
| Portée recommandée | 0,3 à 5 m |
| Impédance minimale | 500 Ω ±20% |
| Capacité | 1 300 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 600 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Angle à mi-puissance à -3 dB | 11,5° ±10% |
| Matériau du boîtier | 7075 |
| Montage | Voir le plan d’encombrement |
| Indice de protection | IP68 |
| Masse | 23 g ±5% |
| Longueur de câble | 8,5 cm |
Usages indiqués
- Détection de proximité en automatisation
- Positionnement à courte distance
- Comptage et détection de cibles
- Mesure de niveau compacte
Données pour l’intégration dans un équipement
Il faut préciser le milieu de fonctionnement et la plage de température, la distance de mesure ou le trajet acoustique, les dimensions et l’état de surface de la cible, l’espace de montage et les dimensions d’interface. La pression, les exigences de protection, l’électronique d’émission et de réception, le cheminement des fils et le raccordement doivent également être définis.
