Medición de distancia a 90 kHz en formato ligero

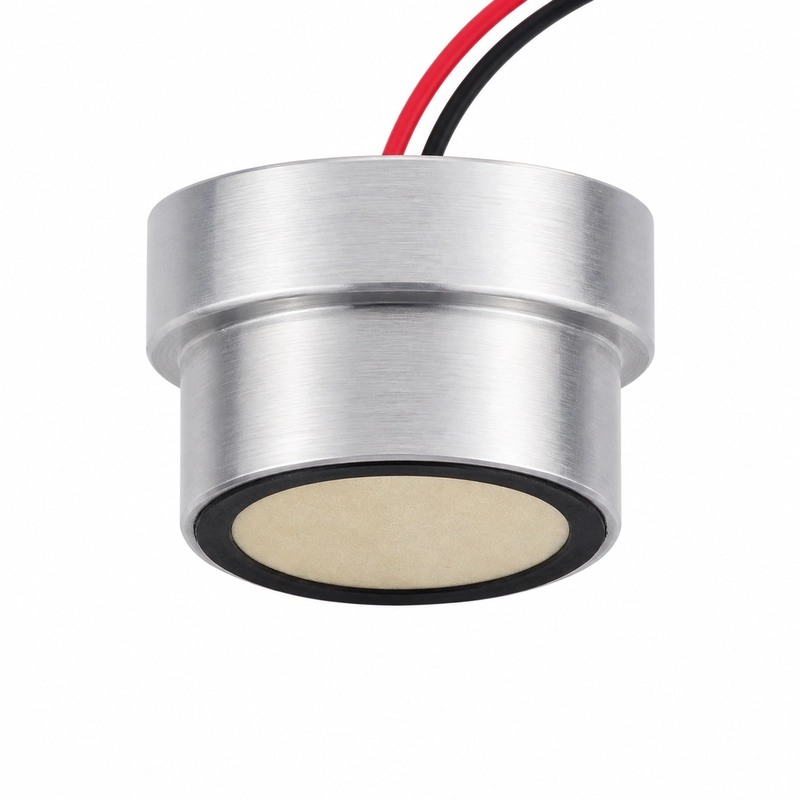

El BBDM-90KR5M es un transductor ultrasónico aéreo con una frecuencia central de 90 kHz y un alcance de referencia de 0,3 a 5 m. Su ángulo de semipotencia especificado a -3 dB es de 11,5°, con una tolerancia de ±10%.
El transductor pesa 23 g ±5% y utiliza cables de 8,5 cm. Está indicado para detección de proximidad en automatización, posicionamiento a corta distancia, conteo y detección de objetivos, y medición compacta de nivel. Cuenta con protección IP68 y funciona entre -40 y +80 °C.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-90KR5M |
| Frecuencia central | 90 kHz ±5% |
| Alcance recomendado | 0,3 a 5 m |
| Impedancia mínima | 500 Ω ±20% |
| Capacitancia | 1.300 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 600 Vpp |
| Temperatura de funcionamiento | -40 a +80 °C |
| Presión admisible | 3 kgf o 0,3 MPa como máximo |
| Ángulo de semipotencia a -3 dB | 11,5° ±10% |
| Material de la carcasa | 7075 |
| Montaje | Véase el plano de dimensiones |
| Grado de protección | IP68 |
| Peso | 23 g ±5% |
| Longitud del cable | 8,5 cm |
Usos indicados
- Detección de proximidad en automatización
- Posicionamiento a corta distancia
- Conteo y detección de objetivos
- Medición compacta de nivel
Información para integrar el componente
Se deben definir el medio y la temperatura de trabajo, la distancia de medida o el trayecto acústico, el tamaño y el estado superficial del objetivo, el espacio de montaje y las dimensiones de la interfaz. También deben especificarse la presión, la protección requerida, la electrónica de emisión y recepción, la disposición de los cables y el método de conexión.
