90-kHz-Distanzmessung in leichter Bauform

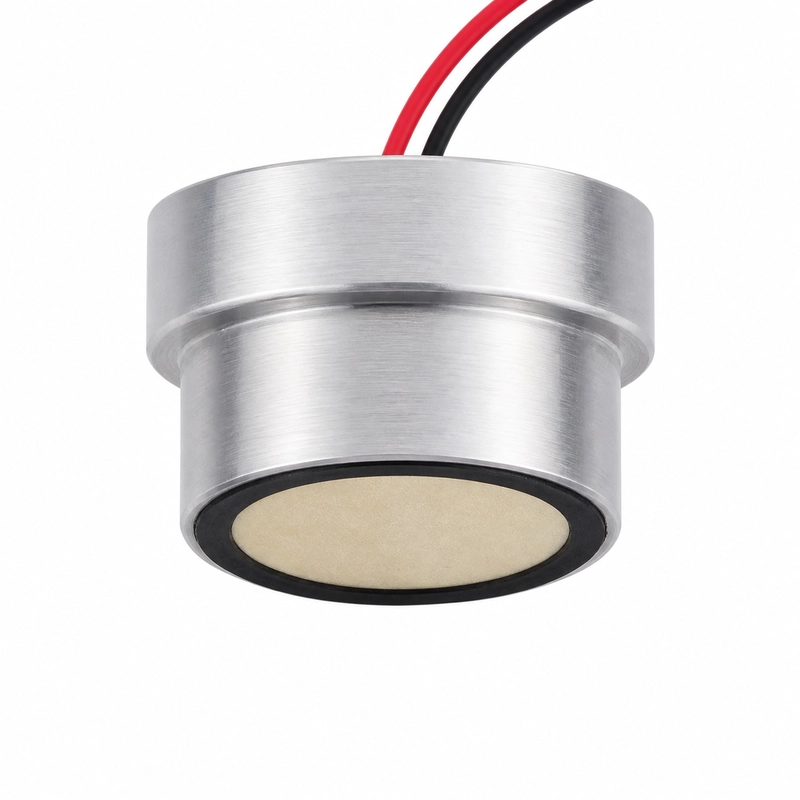

Der BBDM-90KR5M ist ein Luftultraschallwandler mit einer Mittenfrequenz von 90 kHz und einem Referenzbereich von 0,3 bis 5 m. Sein spezifizierter Halbwertswinkel bei -3 dB beträgt 11,5°, mit einer Toleranz von ±10%.
Der Wandler wiegt 23 g ±5% und besitzt 8,5 cm lange Leitungen. Er ist für die Näherungserkennung in der Automatisierung, die Positionierung über kurze Distanzen, Zähl- und Objekterfassungsaufgaben sowie kompakte Füllstandsmessungen vorgesehen. Die Schutzart ist IP68, der Betriebstemperaturbereich reicht von -40 bis +80 °C.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-90KR5M |
| Mittenfrequenz | 90 kHz ±5% |
| Empfohlener Bereich | 0,3 bis 5 m |
| Minimale Impedanz | 500 Ohm ±20% |
| Kapazität | 1.300 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 600 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Zulässiger Druck | Höchstens 3 kgf oder 0,3 MPa |
| Halbwertswinkel bei -3 dB | 11,5° ±10% |
| Gehäusewerkstoff | 7075 |
| Montage | Siehe Maßzeichnung |
| Schutzart | IP68 |
| Gewicht | 23 g ±5% |
| Kabellänge | 8,5 cm |
Vorgesehene Einsätze
- Näherungserkennung in der Automatisierung
- Positionierung über kurze Distanzen
- Zählung und Objekterfassung
- Kompakte Füllstandsmessung
Angaben für die Geräteintegration
Festzulegen sind Betriebsmedium und Temperaturbereich, Messentfernung oder Schallstrecke, Größe und Oberflächenzustand des Ziels, Einbauraum und Schnittstellenmaße. Zusätzlich müssen Betriebsdruck, Schutzanforderungen, Sende- und Empfangselektronik, Leitungsführung und Anschlussart bestimmt werden.
