Transducteur compact à 80 kHz pour les courtes distances

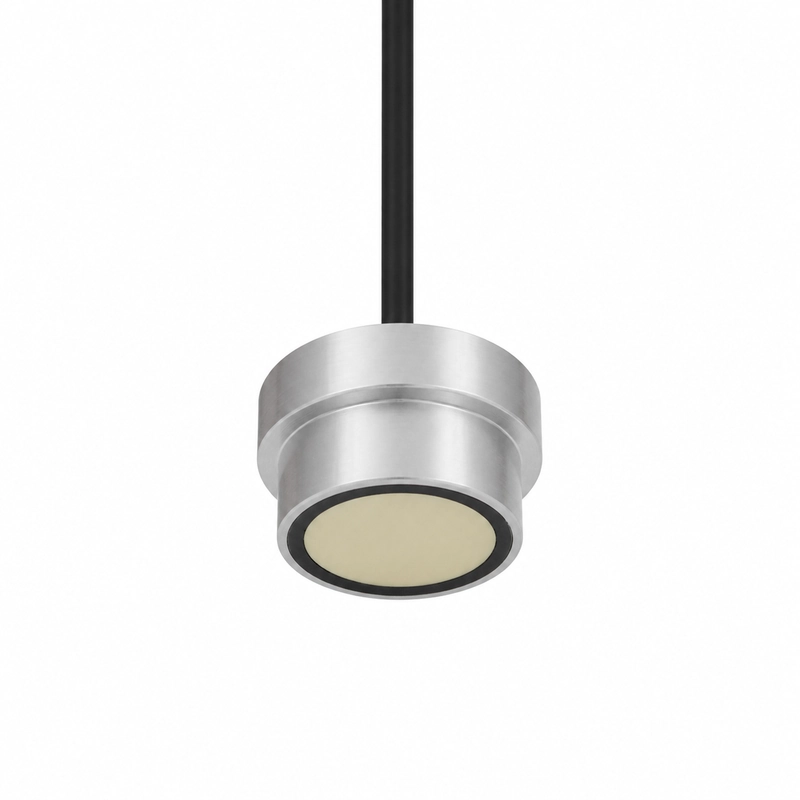

Le BBDM-80KR5M est un transducteur ultrasonique aérien à fréquence centrale de 80 kHz, avec une portée de référence documentée de 0,3 à 5 m. Son angle à mi-puissance à -3 dB est de 11,5°, avec une tolérance de ±10%.
Avec une masse de 25 g ±5% et un câble de 25 cm, le modèle est destiné à la détection de proximité en automatisation, au positionnement à courte distance, au comptage et à la détection de cibles, ainsi qu’à la mesure de niveau compacte. Il fonctionne de -40 à +80 °C et bénéficie d’un indice de protection IP68.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-80KR5M |
| Fréquence centrale | 80 kHz ±5% |
| Portée recommandée | 0,3 à 5 m |
| Impédance minimale | 280 Ω ±20% |
| Capacité | 1 600 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 600 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Angle à mi-puissance à -3 dB | 11,5° ±10% |
| Matériau du boîtier | 7075 |
| Montage | Voir le plan d’encombrement |
| Indice de protection | IP68 |
| Masse | 25 g ±5% |
| Longueur de câble | 25 cm |
Applications documentées
- Détection de proximité en automatisation
- Positionnement à courte distance
- Comptage et détection de cibles
- Mesure de niveau compacte
Données requises pour la sélection
La sélection doit tenir compte du milieu de fonctionnement et de la température, de la distance de mesure ou du trajet acoustique, des dimensions et de l’état de surface de la cible, de l’espace de montage et des dimensions d’interface. La pression, les exigences de protection, l’électronique d’émission et de réception, le câble et le raccordement doivent aussi être précisés.
