Kompakter 80-kHz-Wandler für kurze Distanzen

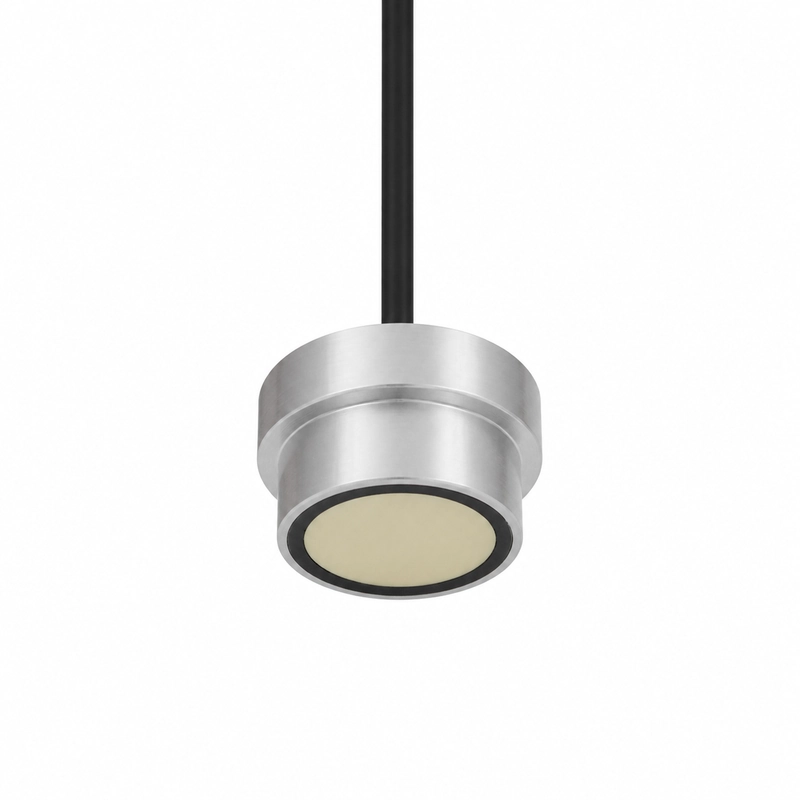

Der BBDM-80KR5M ist ein Luftultraschallwandler mit einer Mittenfrequenz von 80 kHz und einem dokumentierten Referenzbereich von 0,3 bis 5 m. Sein Halbwertswinkel bei -3 dB beträgt 11,5°, mit einer Toleranz von ±10%.
Mit einem Gewicht von 25 g ±5% und einem 25 cm langen Kabel ist das Modell für die Näherungserkennung in der Automatisierung, die Positionierung über kurze Distanzen, Zähl- und Objekterfassungsaufgaben sowie kompakte Füllstandsmessungen vorgesehen. Es arbeitet von -40 bis +80 °C und besitzt die Schutzart IP68.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-80KR5M |
| Mittenfrequenz | 80 kHz ±5% |
| Empfohlener Bereich | 0,3 bis 5 m |
| Minimale Impedanz | 280 Ohm ±20% |
| Kapazität | 1.600 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 600 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Zulässiger Druck | Höchstens 3 kgf oder 0,3 MPa |
| Halbwertswinkel bei -3 dB | 11,5° ±10% |
| Gehäusewerkstoff | 7075 |
| Montage | Siehe Maßzeichnung |
| Schutzart | IP68 |
| Gewicht | 25 g ±5% |
| Kabellänge | 25 cm |
Dokumentierte Anwendungen
- Näherungserkennung in der Automatisierung
- Positionierung über kurze Distanzen
- Zählung und Objekterfassung
- Kompakte Füllstandsmessung
Erforderliche Angaben für die Auswahl
Bei der Auswahl sind Betriebsmedium und Temperaturbereich, Messentfernung oder Schallstrecke, Größe und Oberflächenzustand des Ziels, Einbauraum und Schnittstellenmaße zu berücksichtigen. Zusätzlich müssen Betriebsdruck, Schutzanforderungen, Sende- und Empfangselektronik, Kabel und Anschlussart festgelegt werden.
