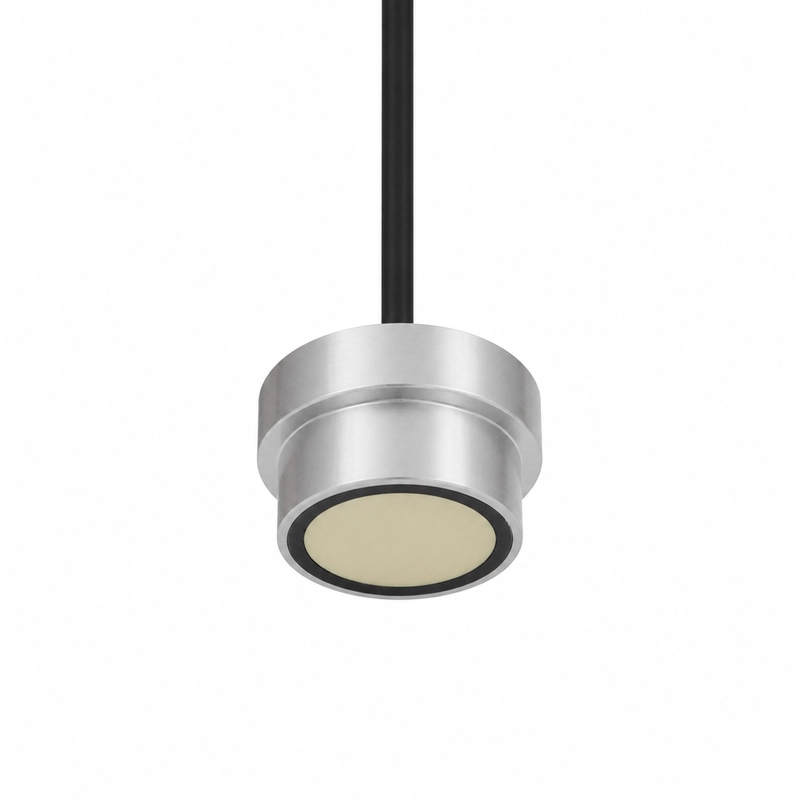

Transductor compacto de 80 kHz para distancias cortas
El BBDM-80KR5M es un transductor ultrasónico aéreo con una frecuencia central de 80 kHz y un alcance de referencia documentado de 0,3 a 5 m. Su ángulo de semipotencia a -3 dB es de 11,5°, con una tolerancia de ±10%.
Con un peso de 25 g ±5% y un cable de 25 cm, el modelo está indicado para detección de proximidad en automatización, posicionamiento a corta distancia, conteo y detección de objetivos, y medición compacta de nivel. Trabaja entre -40 y +80 °C y cuenta con protección IP68.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-80KR5M |
| Frecuencia central | 80 kHz ±5% |
| Alcance recomendado | 0,3 a 5 m |
| Impedancia mínima | 280 Ω ±20% |
| Capacitancia | 1.600 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 600 Vpp |
| Temperatura de funcionamiento | -40 a +80 °C |
| Presión admisible | 3 kgf o 0,3 MPa como máximo |
| Ángulo de semipotencia a -3 dB | 11,5° ±10% |
| Material de la carcasa | 7075 |
| Montaje | Véase el plano de dimensiones |
| Grado de protección | IP68 |
| Peso | 25 g ±5% |
| Longitud del cable | 25 cm |
Aplicaciones documentadas
- Detección de proximidad en automatización
- Posicionamiento a corta distancia
- Conteo y detección de objetivos
- Medición compacta de nivel
Datos necesarios para la selección
La selección debe considerar el medio y la temperatura de trabajo, la distancia de medida o el trayecto acústico, el tamaño y el estado superficial del objetivo, el espacio de montaje y las dimensiones de la interfaz. También se deben especificar la presión, la protección requerida, la electrónica de emisión y recepción, el cable y el método de conexión.
