Détection à courte portée avec un angle à mi-puissance de 8°

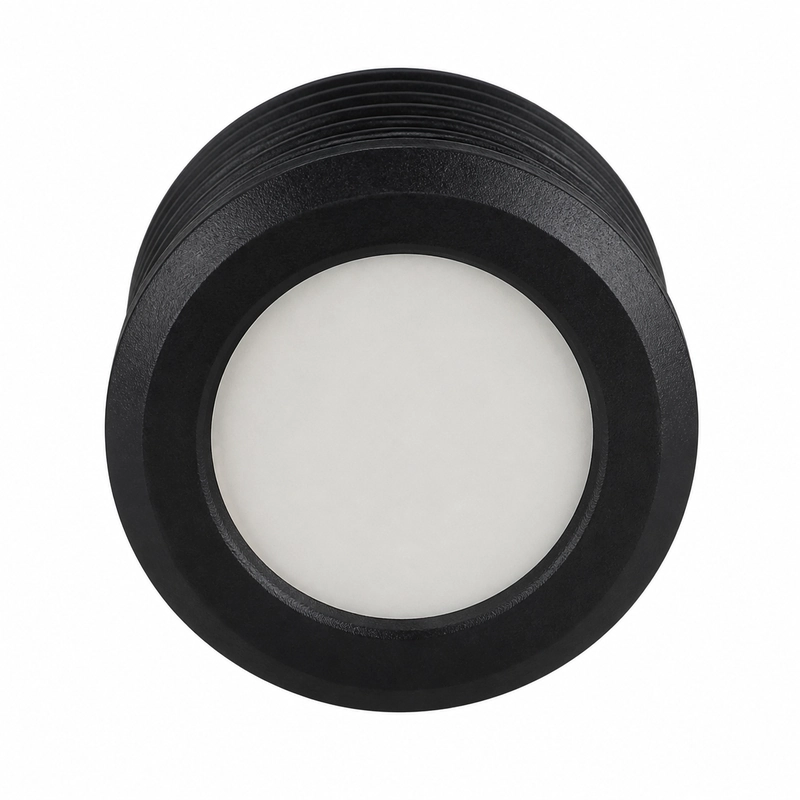

Le BBDM-68KR5M est un transducteur ultrasonore aérien de 68 kHz dont la portée de référence est de 0,3 à 5 m. Son angle à mi-puissance à -3 dB est spécifié à 8° +/-10 %, ce qui définit le champ acoustique à prendre en compte dans une implantation à courte portée.
Les applications comprennent la détection de proximité en automatisation, le positionnement à courte distance, le comptage et la détection de cibles, ainsi que la mesure de niveau compacte. Les dimensions, la surface, l’orientation et le mouvement de la cible influencent l’écho sur toute la plage de mesure.
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Modèle | BBDM-68KR5M |
| Fréquence centrale | 68 kHz +/-5 % |
| Portée de référence | 0,3-5 m |
| Impédance minimale | 250 ohms +/-20 % |
| Capacité | 2 500 pF +/-20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 000 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Largeur de faisceau | Angle à mi-puissance à -3 dB : 8° +/-10 % |
| Indice de protection | IP68 |
| Masse | 160 g +/-5 % avec un câble de 5 m |
Adapter le champ aux tâches de proximité et de comptage
Pour la détection de proximité ou le comptage automatisé, les dimensions et l’orientation de l’objet déterminent l’écho renvoyé pendant son passage dans le champ acoustique. Les protections, guides ou pièces de machine voisines situés dans le trajet peuvent produire des échos indésirables. Le mouvement de la cible a le même effet en positionnement à courte portée.
Dans une mesure de niveau compacte, la limite proche de 0,3 m et l’angle de 8° définissent la relation entre le champ acoustique, l’ouverture et les éléments internes du récipient. L’état et l’inclinaison de la surface influencent également l’écho reçu.
Adapter l’interface et l’environnement
Les circuits d’émission et de réception doivent accepter l’impédance minimale de 250 ohms et la capacité de 2 500 pF à 1 kHz. La tension de crête doit rester inférieure à 1 000 Vpp. La longueur de câble spécifiée est de 5 m.
La plage de température est de -40 à +80 degrés C, la pression maximale est de 3 kgf ou 0,3 MPa et l’indice de protection est IP68.
